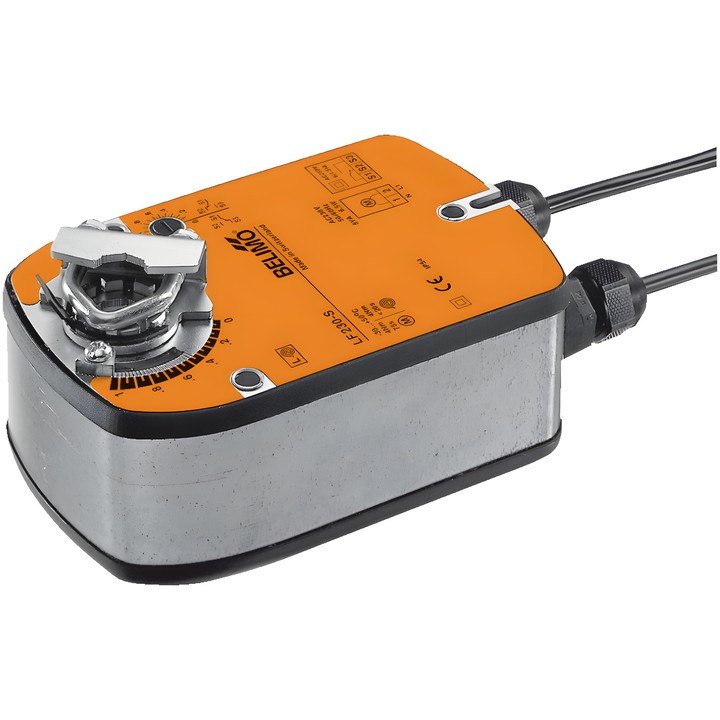

Belimo LF230-S - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo LF230-S - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo
904,12 zł
Bruttopreis
735,06 zł tax excluded

Drehantrieb Belimo LF230-S für Luftklappen mit Sicherheitsfunktion durch eine Rückstellfeder. Drehmoment 4 Nm, Versorgung AC 100...240 V, Auf/Zu-Steuerung und integrierter Hilfsschalter 1x SPDT.

Die Motorlaufzeit beträgt 75 s / 90°, die Schutzart ist IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LF230-S

Drehantrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Während des Betriebs stellt der Motor die Klappe in die Betriebsposition und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung bringt die Feder die Klappe in die Sicherheitsstellung. Das Produkt ist für Luftklappen mit einer Fläche bis ca. 0.8 m² vorgesehen.

Wichtigste Merkmale und technische Daten

  • Drehmoment des Motors und der Sicherheitsfunktion: 4 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu.
  • Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
  • Integrierter Hilfsschalter: 1x SPDT, 0...100%.
  • Leistungsaufnahme während der Bewegung: 3.5 W; im Ruhezustand: 2 W; zur Kabeldimensionierung: 6.5 VA.
  • Drehwinkel: max. 95°; Einstellung über einen integrierten mechanischen Anschlag.
  • Befestigung an der Klappenwelle: Universalklemme 8...16 mm; mechanische Stellungsanzeige.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 2x 0.75 mm²; Anschluss des Hilfsschalters: Kabel 1 m, 3x 0.75 mm².
  • Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LF230-S
  • ean13
    7630498103872

  • AC/DC-Spannung
    AC 100...240 V
  • Anschluss Hilfsschalter
    Kabel 1 m, 3x 0.75 mm²
  • Leistungsaufnahme (Betrieb)
    3.5 W
  • Leistungsaufnahme (Halten)
    2 W
  • Nennleistung
    6.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 2x 0,75 mm²
  • Steuerungsart
    Zu/Auf
  • Schutzart
    IP54
  • Handverstellung
    Nein
  • Laufzeit (Motor)
    75 s / 90°
  • Laufzeit (Sicherheitsfunktion)
    ＜20 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Hilfskontakte
    1x SPDT
  • Drehmoment
    4 Nm
  • Bewegungsrichtung – Motor
    Durch Montage links/rechts wählbar
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 8...16 mm
  • Drehrichtung (Sicherheitsfunktion)
    Durch Montage L/R wählbar

Techniczna karta katalogowa

Download (628.01KB)

Instrukcja montażu

Download (545.19KB)

Techniczna karta katalogowa – LF230-S

Download (632.04KB)

EU Declaration of Conformity – LF230-S

Download (39.63KB)

Environmental Declaration – LF..

Download (71.96KB)
