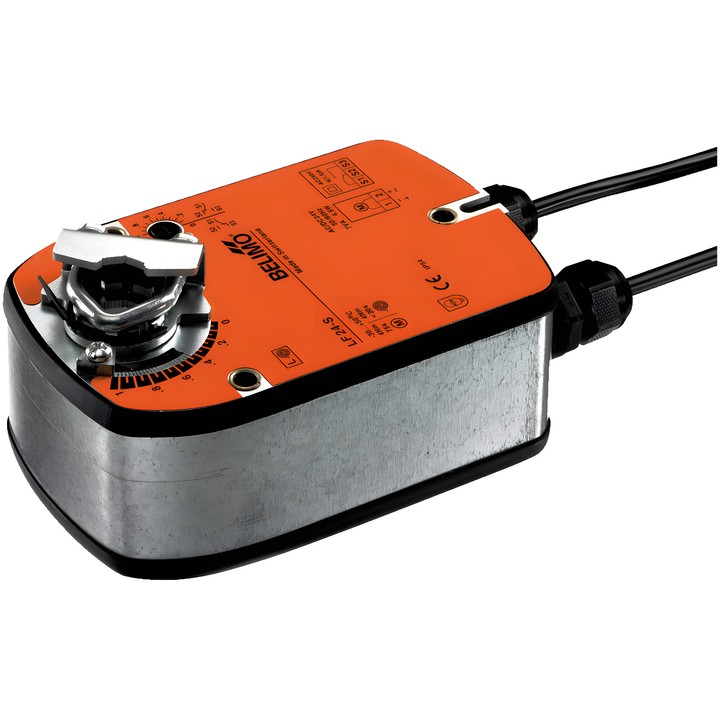

Belimo LF24-S - Klappenantrieb mit Sicherheitsfunktion

Belimo LF24-S - Klappenantrieb mit Sicherheitsfunktion

Belimo
843,99 zł
Bruttopreis
686,17 zł tax excluded

Belimo LF24-S Klappenantrieb mit Sicherheitsfunktion, Drehmoment 4 Nm und Versorgung AC/DC 24 V. Auf/Zu-Ansteuerung, Motorlaufzeit 75 s / 90° und integrierter Hilfsschalter 1x SPDT.

Lieferung in ca. 14 Tagen
Teilen

Belimo LF24-S – Klappenantrieb

Der Drehantrieb mit Sicherheitsfunktion ist für die Positionierung von Klappen in technischen Gebäudeanlagen vorgesehen. Während des Betriebs spannt er die Rückstellfeder; bei einer Unterbrechung der Stromversorgung bewegt die Federenergie die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und Parameter

  • Drehmoment von Motor und Sicherheitsfunktion: 4 Nm.
  • Nennspannung: AC/DC 24 V; Ansteuerung: Auf/Zu.
  • Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s bei -20...50°C und <60 s bei -30°C.
  • Integrierter Hilfsschalter: 1x SPDT, Einstellbereich 0...100%.
  • Drehwinkel: max. 95°; Einstellung über integrierten mechanischen Anschlag.
  • Mechanischer Anschluss: Universalklemme 8...16 mm; Bewegungsrichtung von Motor und Sicherheitsfunktion durch Montage L/R wählbar.
  • Leistungsaufnahme während der Bewegung: 5 W; im Stillstand: 2.5 W; Auslegungsleistung: 7 VA.
  • Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 2x 0.75 mm²; Anschluss des Hilfsschalters: Kabel 1 m, 3x 0.75 mm².
  • Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LF24-S
  • ean13
    7630498103926

  • AC/DC-Spannung
    AC/DC 24 V
  • Anschluss Hilfsschalter
    Kabel 1 m, 3x 0.75 mm²
  • Leistungsaufnahme (Betrieb)
    5 W
  • Leistungsaufnahme (Halten)
    2.5 W
  • Nennleistung
    7 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 2x 0,75 mm²
  • Steuerungsart
    Zu/Auf
  • Schutzart
    IP54
  • Handverstellung
    Nein
  • Laufzeit (Motor)
    75 s / 90°
  • Laufzeit (Sicherheitsfunktion)
    ＜20 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Hilfskontakte
    1x SPDT
  • Drehmoment
    4 Nm
  • Bewegungsrichtung – Motor
    Durch Montage links/rechts wählbar
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 8...16 mm
  • Drehrichtung (Sicherheitsfunktion)
    Durch Montage L/R wählbar

Techniczna karta katalogowa

Download (1.18MB)

Instrukcja montażu

Download (545.19KB)

Techniczna karta katalogowa – LF24-S

Download (1.19MB)

EU Declaration of Conformity – LF24-S

Download (31.26KB)

Environmental Declaration – LF..

Download (71.96KB)
