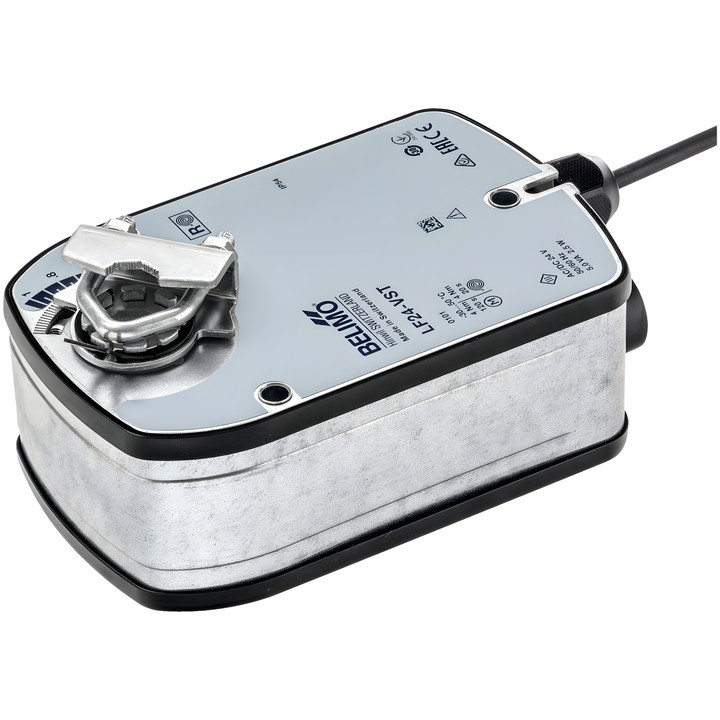

Belimo LF24-VST - Drehantrieb mit Sicherheitsfunktion für VAV und CAV

Belimo LF24-VST – technische Daten

Der LF24-VST ist ein Drehantrieb mit Sicherheitsfunktion für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung.

• Drehmoment des Motors und der Sicherheitsfunktion: 4 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Nennspannungsbereich: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Steuerung: Kommunikation PP.
• Motorlaufzeit: 120 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1 W; zur Kabeldimensionierung: 5 VA.
• Versorgungs- und Steuerungsanschluss: 0.5 m langes Kabel mit VST-Steckverbinder.
• Mechanischer Anschluss: universelle Wellenklemme 8...16 mm; mechanische Stellungsanzeige.
• Schutzart: IP54; Umgebungstemperatur: 0...50°C [32...122°F].
• Handverstellung: nein; Parallelbetrieb: nein.

Nach der Inbetriebnahme der Anlage sowie nach jeder Änderung des Drehwinkels muss die Selbstadaption durch einmaliges Drücken der Adaptationstaste durchgeführt werden.
