Belimo LH230A100 - Linearantrieb 150 N

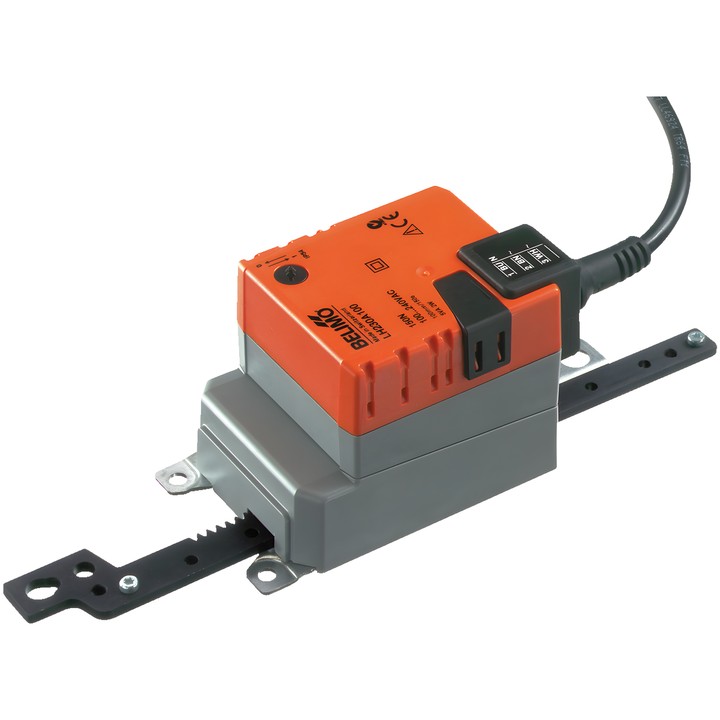

Linearantrieb Belimo LH230A100

Dieses Modell ist für die Regelung von Klappen und Schiebern in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Laut technischem Datenblatt unterstützt es Luftklappen mit einer Fläche von bis zu ca. 1 m².

Wichtigste Merkmale und Parameter

• Motorkraft: 150 N.
• Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar. Der Hub wird beidseitig durch mechanische Anschläge begrenzt.
• Motorlaufzeit: 150 s / 100 mm.
• Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
• Manuelle Verstellung per Taste mit Verriegelungsmöglichkeit.
• Leistungsaufnahme: 2 W während der Bewegung, 1 W in Ruhestellung; Auslegungsleistung für die Kabeldimensionierung: 5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch, sobald die Endposition erreicht ist. Bei der Montage unter Querkräften sind gemäß Herstelleranleitung eine geeignete Drehstütze und ein Kupplungselement zu verwenden.
