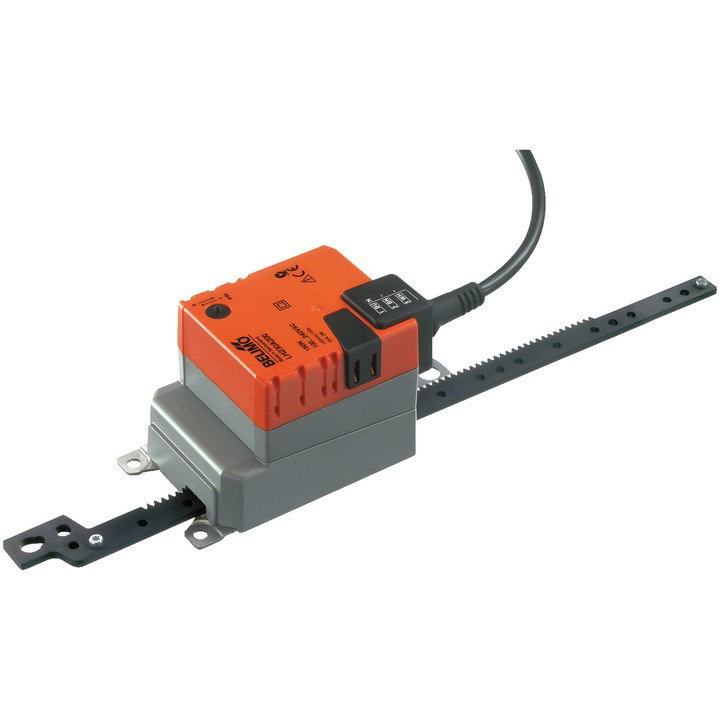

Belimo LH230A200 – Linearstellantrieb

Stellantrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und technische Daten

• Stellkraft: 150 N.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Hub: max. 200 mm, in 20-mm-Schritten einstellbar; Hubbegrenzung auf beiden Seiten durch mechanische Anschläge.
• Motorlaufzeit: 150 s / 100 mm.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 1 W; zur Kabeldimensionierung: 5 VA.
• Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
• Manuelle Verstellung per Drucktaste mit Arretiermöglichkeit.
• Stromversorgungs- und Steuerungsanschluss: Kabel 1 m, 3x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Stellantrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Anschlags. Die Montage ist gemäß den Herstellerangaben und unter Berücksichtigung möglicher Querkräfte auszuführen.
