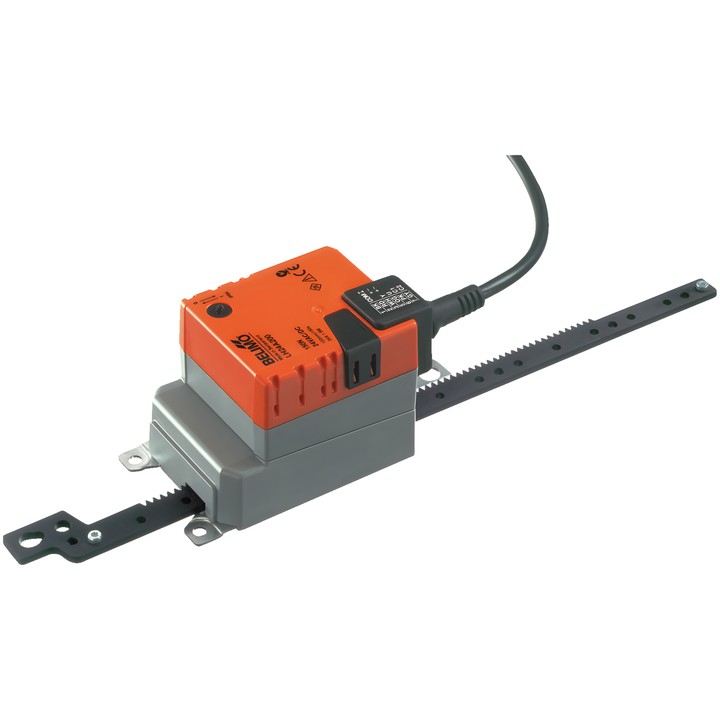

Belimo LH24A200 - Linear-Antrieb

Belimo LH24A200 - Linear-Antrieb

Belimo
497,02 zł
Bruttopreis
404,08 zł tax excluded

Linear-Antrieb Belimo LH24A200 zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 150 N, Versorgung AC/DC 24 V und 3-Punkt-Steuerung Zu/Auf.

Max. Hub 200 mm, in 20-mm-Schritten einstellbar; Laufzeit 150 s / 100 mm. Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LH24A200 – Linear-Antrieb

Antrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und technische Daten

  • Motorkraft: 150 N.
  • Bemessungsspannung: AC/DC 24 V; Frequenz 50/60 Hz.
  • Steuerung: 3-Punkt Zu/Auf.
  • Hub: 200 mm; max. 200 mm, in 20-mm-Schritten einstellbar. Der Hub kann mit mechanischen Anschlägen beidseitig begrenzt werden.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 1.5 W; in Ruhestellung: 0.5 W; zur Kabeldimensionierung: 3 VA.
  • Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
  • Handverstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
  • IEC/EN-Schutzart: IP54; IEC/EN-Schutzklasse: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LH24A200
  • ean13
    7630498112034

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    3 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    200 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren)

Techniczna karta katalogowa

Download (776.52KB)

Instrukcja montażu

Download (421.77KB)

EU Declaration of Conformity – LH24A200

Download (32.76KB)

Environmental Declaration – LH..200..

Download (71.92KB)
