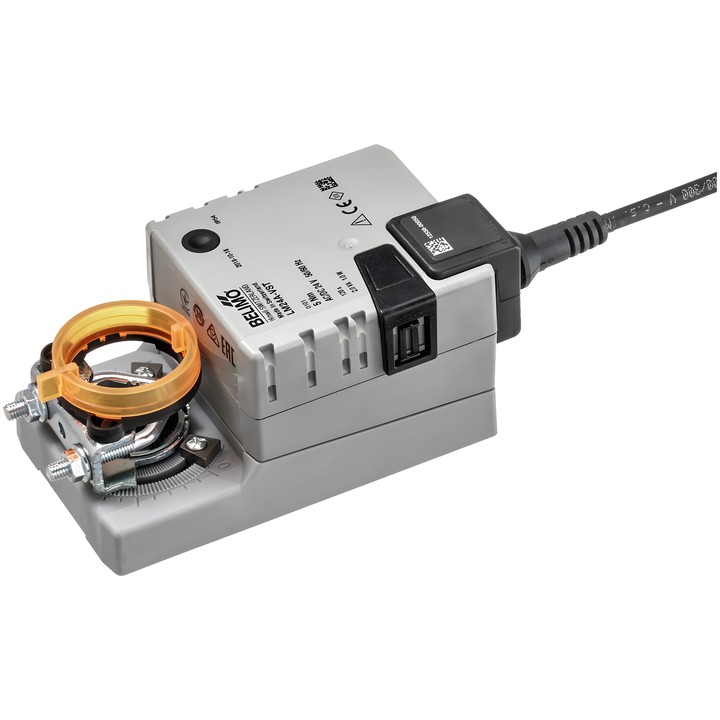

Belimo LM24A-VST - Drehantrieb für VAV/CAV-Klappen

Belimo LM24A-VST

Anschlussfertiger VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der Gebäudetechnik. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und Parameter

• Drehmoment: 5 Nm; Nennversorgung: AC/DC 24 V, 50/60 Hz.
• Steuerung: Kommunikation PP.
• Motorlaufzeit: 120 s / 90°; Drehwinkel: 95°.
• Leistungsaufnahme im Betrieb: 1 W; in Ruhestellung: 0.4 W; Dimensionierungsleistung für die Kabelauswahl: 2 VA.
• Elektrischer Anschluss: 0.5 m Kabel mit VST-Stecker; mechanischer Anschluss: universelle Wellenklemme 6...20 mm.
• Manuelle Verstellung per Taste mit Verriegelungsmöglichkeit; mechanische Drehwinkelanschläge und mechanische Stellungsanzeige.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Nach der Inbetriebnahme des Systems und nach jeder Änderung des Drehwinkels ist eine Selbstadaption erforderlich. Drücken Sie dazu einmal die Adaptionstaste.
