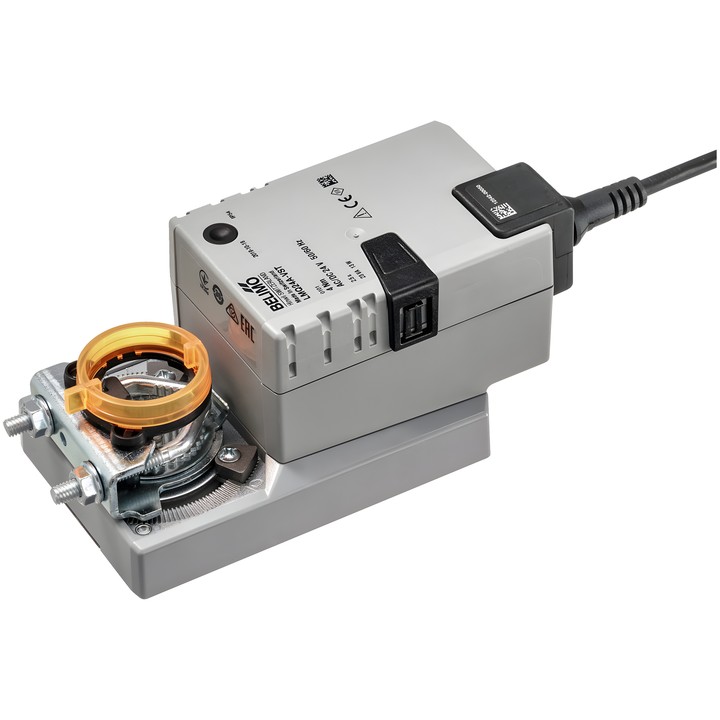

Belimo LMQ24A-VST - Drehantrieb für VAV- und CAV-Klappen

Belimo LMQ24A-VST Antrieb

Anschlussfertiger VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der Gebäudetechnik. Laut technischem Datenblatt: für Luftklappen mit einer Fläche von bis zu ca. 1 m².

Wichtigste Merkmale und Parameter

• Motordrehmoment: 4 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Steuerung: Kommunikation PP; Motorlaufzeit: 2.5 s / 90°.
• Drehwinkel: 95°; mechanische Drehwinkelbegrenzungen und mechanische Stellungsanzeige.
• Leistungsaufnahme im Betrieb: 13 W; in Ruhestellung: 2 W; Dimensionierungsleistung: 23 VA.
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Mechanischer Anschluss: universelle Wellenklemme 8...26.7 mm.
• Stromversorgungs- und Steueranschluss: 0.5 m Kabel mit VST-Stecker.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Nach der Inbetriebnahme des Systems sowie nach jeder Änderung des Drehwinkels muss durch einmaliges Drücken der Adaptationstaste eine Adaptation durchgeführt werden.
