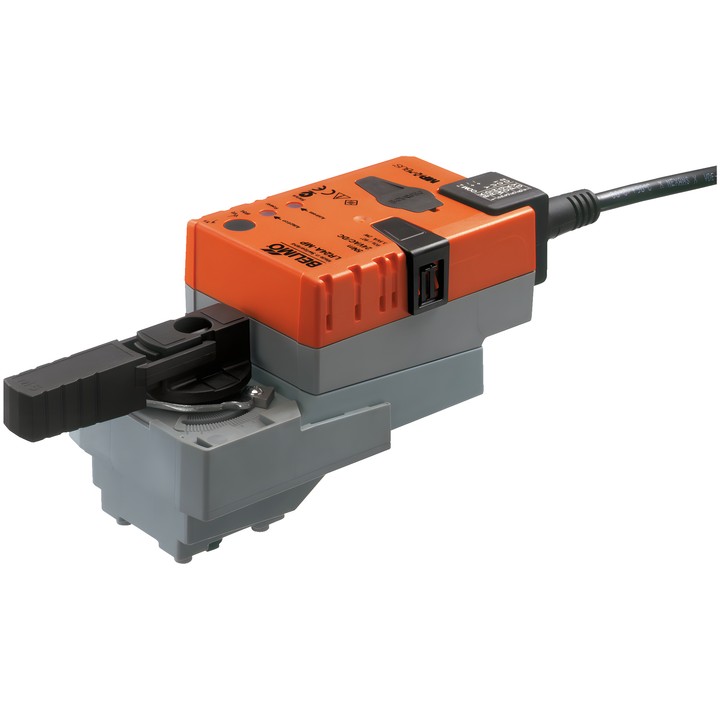

Belimo LR24A-KNX - Drehantrieb für Kugelhähne

Belimo LR24A-KNX – Antrieb für Kugelhähne

Kommunikationsfähiger Drehantrieb mit KNX (S-Mode)-Schnittstelle. Er ermöglicht den Anschluss eines passiven oder aktiven Sensors oder eines Schaltkontakts sowie die Übertragung des Sensorsignals an KNX. Die integrierte KNX-Applikation unterstützt 2- und 3-Wege-Ventile sowie 6-Wege-Ventile in 4-Rohr-Systemen.

Wichtigste Merkmale und technische Daten

• Drehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikation: KNX (S-Mode), KNX-TP-Medium.
• Laufzeit: 90 s / 90°; einstellbare Laufzeit: 35...150 s.
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 1.3 W; zur Kabeldimensionierung: 5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 6x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige und einstellbare mechanische Drehwinkelbegrenzungen.
• Anpassung des Einstellbereichs bei der ersten Inbetriebnahme; die Anpassung kann auch manuell gestartet werden.
• Kondensationsüberwachung in der KNX-Applikation bei angeschlossenem Kondensationssensor.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
