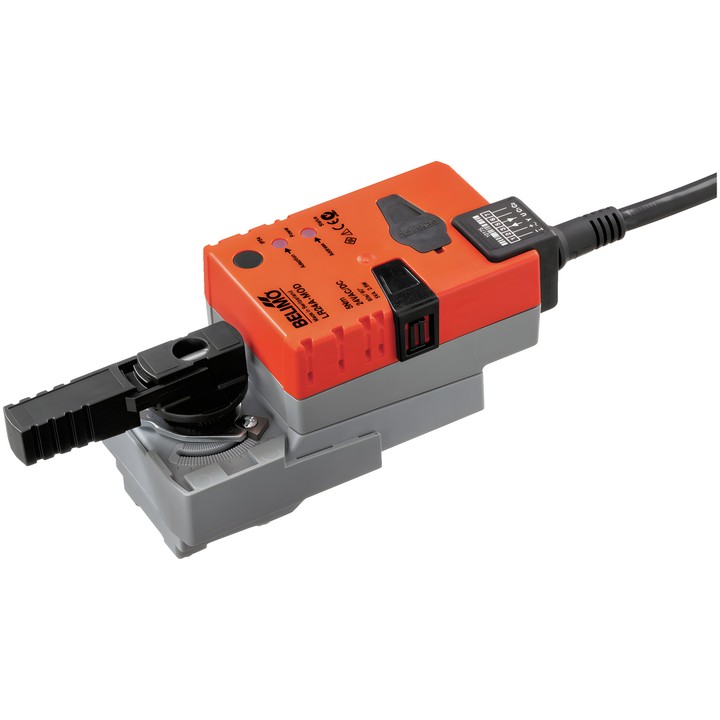

Belimo LR24A-MOD - Drehantrieb für Kugelhähne

Belimo LR24A-MOD – Drehantrieb für Kugelhähne

LR24A-MOD ist ein kommunikationsfähiger Drehantrieb für Kugelhähne. Er empfängt ein digitales Steuersignal und übermittelt Informationen zu seinem Status. Außerdem kann ein Sensor angeschlossen und dessen Signal an das Kommunikationssystem übertragen werden.

Wichtigste Merkmale und technische Daten

• Drehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikation: BACnet MS/TP, Modbus RTU (Werkseinstellung) und MP-Bus.
• Modulierende, kommunikative oder hybride Regelung; Arbeitsbereich Y: 2...10 V, einstellbarer Bereich: 0.5...10 V.
• Positionsrückmeldung U: 2...10 V, max. 1 mA.
• Laufzeit: 90 s / 90°; einstellbare Laufzeit: 35...150 s.
• Leistungsaufnahme: 2.5 W im Betrieb und 1.3 W in Ruhestellung; Auslegungswert für die Kabelauswahl: 5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 6x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Drehwinkelbegrenzungen und mechanische Stellungsanzeige.
• Anpassung des Einstellbereichs: manuell, automatisch bei der ersten Inbetriebnahme.
• IEC/EN-Schutzart: IP54; IEC/EN-Schutzklasse: III, Safety Extra-Low Voltage (SELV).
