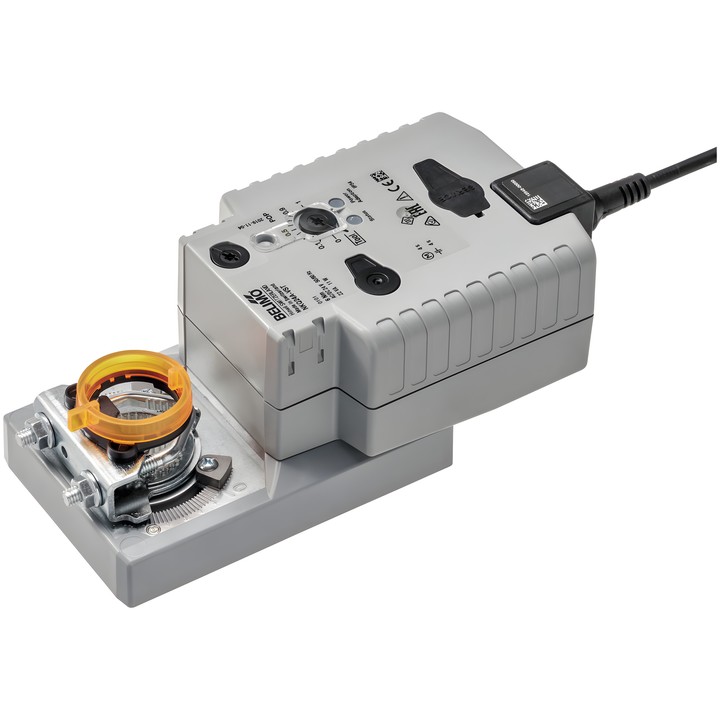

Belimo NKQ24A-VST - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo NKQ24A-VST

Drehantrieb mit Sicherheitsfunktion, bestimmt für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Ausgestattet mit einer universellen Wellenklemme und einem Kabel mit VST-Stecker.

Wichtigste Merkmale und Parameter

• Motordrehmoment: 6 Nm; Größe der Luftklappe: bis ca. 4 m².
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Steuerung: Kommunikation PP.
• Motorlaufzeit: 4 s / 90°; Laufzeit der Sicherheitsfunktion: 4 s / 90°.
• Position der Sicherheitsfunktion: 0...100%, in 10%-Schritten einstellbar; Bewegungsrichtung der Sicherheitsfunktion über Schalter 0...100% wählbar.
• Leistungsaufnahme im Betrieb: 11 W; in Ruhestellung: 3 W; zur Kabeldimensionierung: 22 VA.
• Handverstellung per Drucktaste; mechanische, aufsteckbare Stellungsanzeige.
• Mechanischer Anschluss: universelle Wellenklemme 8...26.7 mm.
• Versorgungs- und Steueranschluss: 0.5 m Kabel mit VST-Stecker.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Vor der ersten Inbetriebnahme benötigen die Kondensatoren etwa 15 s Vorladezeit. Bei der Inbetriebnahme und nach jeder Änderung des Drehwinkels ist eine Adaption erforderlich.
