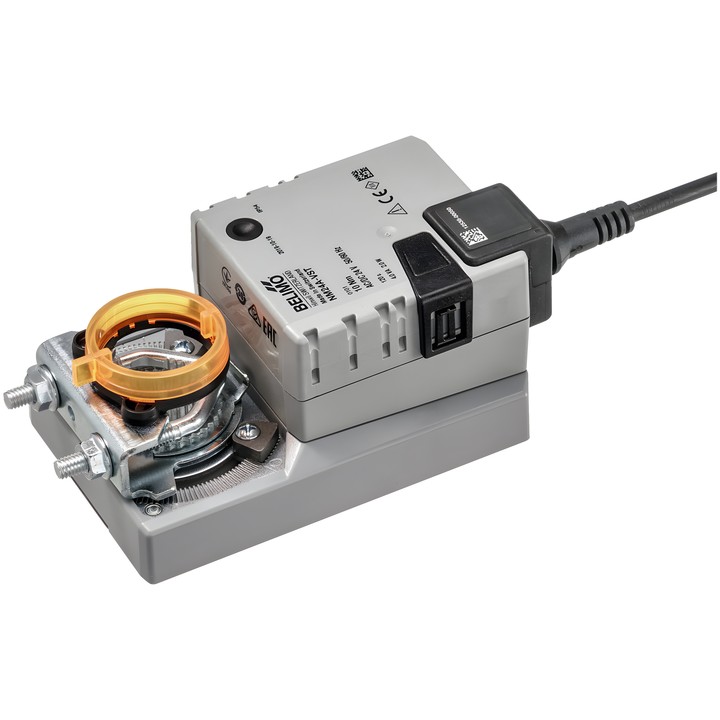

Belimo NM24A-VST - Drehantrieb für VAV/CAV-Klappen

Belimo NM24A-VST

VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Ausgelegt für Luftklappen mit einer Fläche von bis zu ca. 2 m².

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 10 Nm.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Steuerung: communicative PP.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.4 W; zur Kabeldimensionierung: 4 VA.
• Motorlaufzeit: 120 s / 90°; Drehwinkel: max. 95°.
• Drehwinkel mit mechanischen Anschlägen auf beiden Seiten einstellbar.
• Manuelle Verstellung per Drucktaste mit Arretiermöglichkeit; mechanische, aufsteckbare Stellungsanzeige.
• Mechanischer Anschluss: universelle Wellenklemme 8...26.7 mm.
• Stromversorgungs- und Steueranschluss: 0.5 m langes Kabel mit VST-Stecker.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Nach der Inbetriebnahme des Systems und nach jeder Änderung des Drehwinkels ist eine Adaption durch einmaliges Drücken der Adaptationstaste erforderlich.
