Belimo NM24A-VST-RE - VAV-Universal Drehantrieb

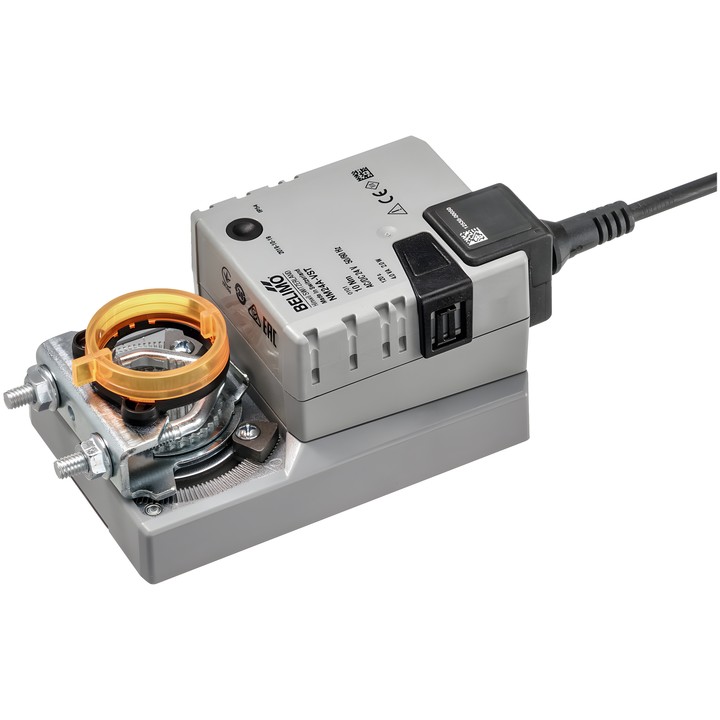

Belimo NM24A-VST-RE Drehantrieb

Anschlussfertiger VAV-Universal-Drehantrieb in der Nachrüstversion, bestimmt für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Laut technischem Datenblatt steuert er Luftklappen mit einer Fläche von bis zu ca. 2 m².

Wichtigste Merkmale

• Drehmoment: 10 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Steuerung: PP-Bus.
• Motorlaufzeit: 120 s / 90°; Drehwinkel: max. 95°.
• Beidseitig einstellbare mechanische Drehwinkelbegrenzer.
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanischer, aufsteckbarer Stellungsanzeiger.
• Mechanischer Anschluss: universelle Wellenklemme 8...26.7 mm.
• Versorgungs- und Steueranschluss: 0.5 m langes Kabel mit VST-Stecker.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.4 W; zur Leitungsdimensionierung: 4 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Nach der Inbetriebnahme des Systems und nach jeder Änderung des Drehwinkels ist eine Selbstanpassung durch einmaliges Drücken der Adaptationstaste erforderlich.
