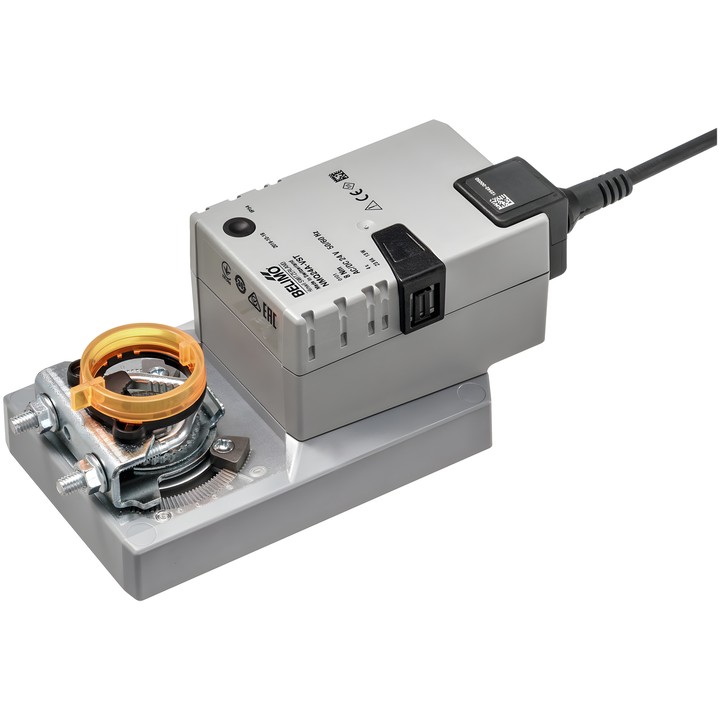

Belimo NMQ24A-VST-RE - Drehantrieb für VAV und CAV

Belimo NMQ24A-VST-RE

Drehantrieb in der Ausführung VAV-Universal retrofit, vorbereitet für den Anschluss an VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Das technische Datenblatt gibt eine Luftklappengröße von bis zu ca. 2 m² an.

Wichtigste Merkmale und Parameter

• Drehmoment: 8 Nm; Motorlaufzeit: 4 s / 90°.
• Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
• Steuerung: Kommunikation PP.
• Leistungsaufnahme während der Bewegung: 13 W; im Ruhezustand: 2 W; Scheinleistung zur Kabeldimensionierung: 23 VA.
• Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
• Handverstellung per Drucktaste mit Arretiermöglichkeit; mechanische, steckbare Stellungsanzeige.
• Mechanischer Anschluss: universelle Wellenklemme 8...26.7 mm.
• Anschluss für Versorgung und Steuerung: 0.5 m Kabel mit VST-Stecker.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Nach der Inbetriebnahme des Systems sowie nach jeder Änderung des Drehwinkels ist eine Adaptierung erforderlich.
