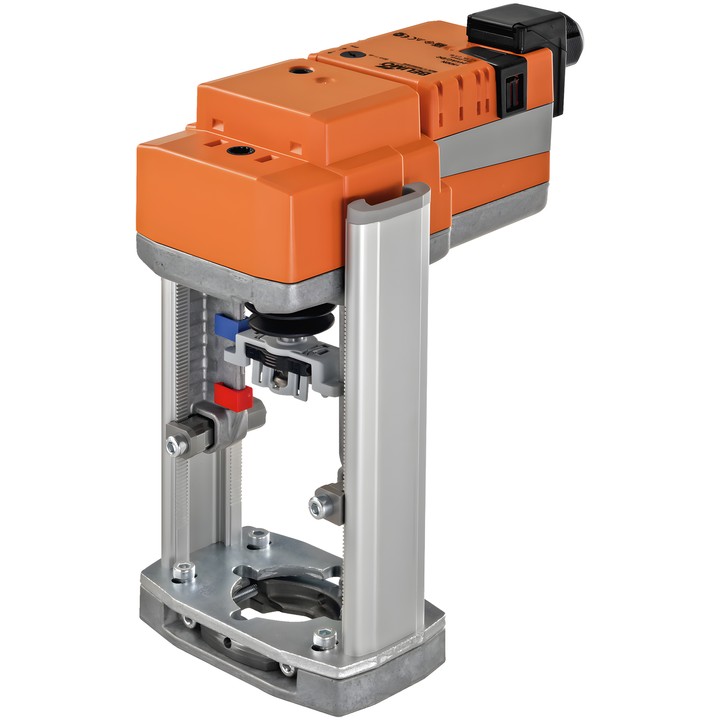

Belimo NVC24A-RE - Linearantrieb für Sitzventile

Belimo NVC24A-RE – Antrieb für Sitzventile

Der NVC24A-RE ist ein RetroFIT+ Linearantrieb für 2- und 3-Wege-Sitzventile. Die RetroFIT+-Serie ist für die Montage an Ventilen verschiedener Hersteller mit einer Halterung sowie universellen Ventilhals- und Ventilspindeladaptern ausgelegt.

Wichtigste Merkmale

• Antriebskraft: 1000 N; Hub: 20 mm.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Ansteuerung: Zu/Auf oder 3-Punkt.
• Motorlaufzeit: 35 s / 20 mm; konstante, lastunabhängige Laufzeit.
• Leistungsaufnahme: 1.5 W während der Bewegung und 0.5 W im Ruhezustand; Auslegungsleistung für die Kabeldimensionierung: 3 VA.
• Anschluss für Versorgung und Ansteuerung: Klemmen 4 mm² (Kabel ø4...10 mm).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige für Hub 5...20 mm.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen der Endstellung. Mit dem Drehrichtungsschalter kann die Hubrichtung während des Normalbetriebs geändert werden.
