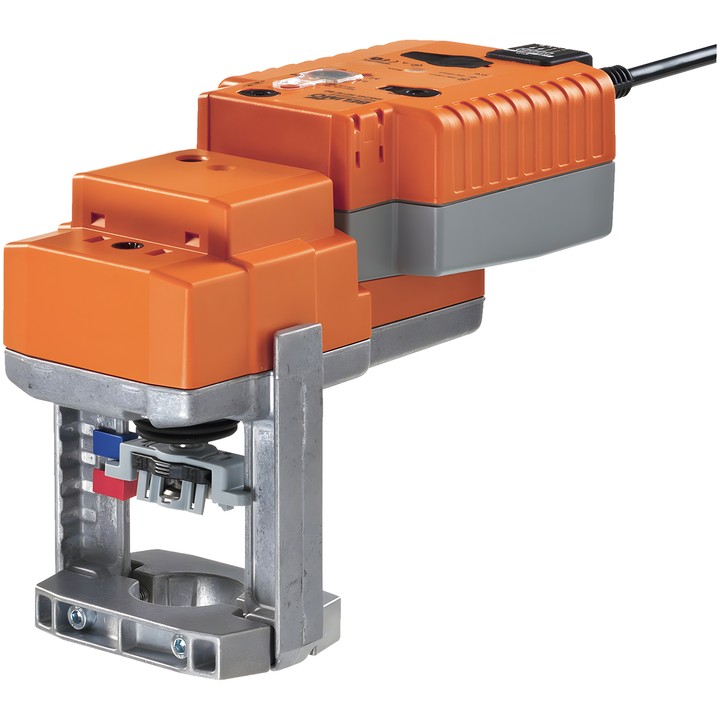

Belimo NVK24A-MOD - Antrieb für Sitzventile mit Sicherheitsfunktion

Belimo NVK24A-MOD – Antrieb für Sitzventile

Kommunikationsfähiger Antrieb für 2-Wege- und 3-Wege-Sitzventile. Bei einer Unterbrechung der Stromversorgung nutzt er gespeicherte elektrische Energie, um das Ventil in die gewählte Sicherheitsstellung zu fahren.

Wichtigste Merkmale und technische Daten

• Stellkraft: 1000 N; Hub: 20 mm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Kommunikation: BACnet MS/TP, Modbus RTU, MP-Bus; modulierende, kommunikative und hybride Ansteuerung.
• Arbeitsbereich Y: 2...10 V; einstellbarer Arbeitsbereich Y: 0.5...10 V; Rückmeldesignal U: 2...10 V.
• Motorlaufzeit: 150 s / 20 mm, einstellbar auf 90...150 s; Laufzeit in die Sicherheitsstellung: 35 s / 20 mm.
• Sicherheitsstellung von 0...100% des Hubs in 10%-Schritten über den POP-Drehknopf einstellbar; werkseitige Überbrückungszeit bei Stromausfall (PF): 2 s, einstellbar von 0...10 s.
• Anschlussmöglichkeit für einen passiven, aktiven oder mit einem Schaltkontakt ausgestatteten Sensor; sein Signal kann über den Bus übertragen werden.
• Manuelle Verstellung per Taste; Anpassung des Hubbereichs manuell oder automatisch bei der ersten Inbetriebnahme.
• Leistungsaufnahme während der Bewegung: 2.5 W; im Ruhezustand: 1.5 W; Auslegungsleistung: 6 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 6x 0.75 mm²; Schutzart IEC/EN IP54.
