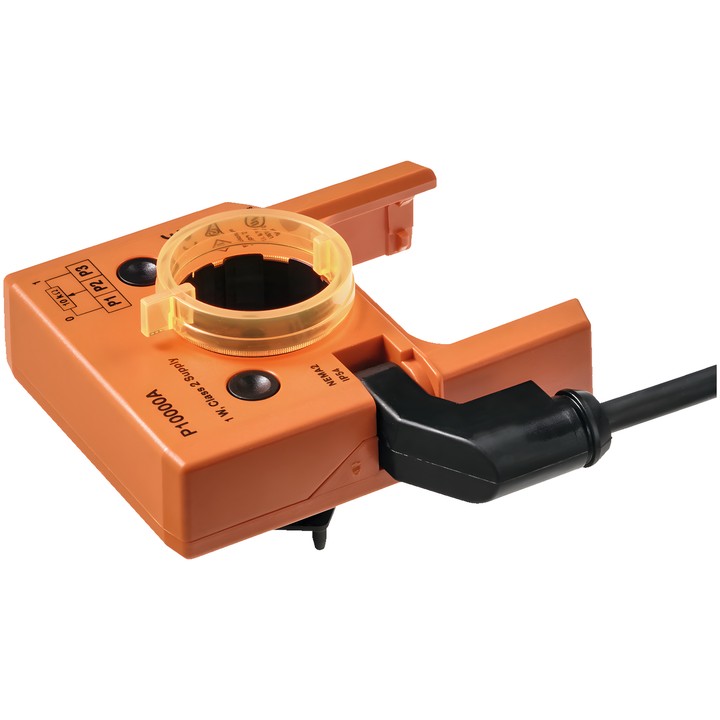

Belimo P10000A - Rückführpotentiometer 10 kΩ

Belimo P10000A Rückführpotentiometer

Der P10000A ist ein Rückführpotentiometer für Klappenantriebe und Drehantriebe. Die Trägerplatte überträgt die Position von der Wellenklemme eines Klappenantriebs oder von der Stellungsanzeige eines Drehantriebs auf das Potentiometer.

Wichtige technische Daten

• Nennwiderstand: 10 kΩ; Toleranz: ±5%.
• Maximale Belastung: 1 W; Linearität: ±2%.
• Auflösung: min. 1%; Restwiderstand: max. 5% auf beiden Seiten.
• Anschluss des Potentiometers: Kabel 1 m, 3 x 0.75 mm², FRNC (halogenfrei).
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
• Produktgewicht: 0.19 kg.

Das Potentiometer ist für die modulierende Klappensteuerung in Verbindung mit Reglern mit fester Rückführung vorgesehen. Es kann auch mit Klappenstellungsanzeigesystemen verwendet oder als Stellgerät für den Parallelbetrieb von Antrieben eingesetzt werden. Die Montage erfolgt direkt an der Wellenklemme eines Klappenantriebs oder an der Stellungsanzeige eines Drehantriebs.
