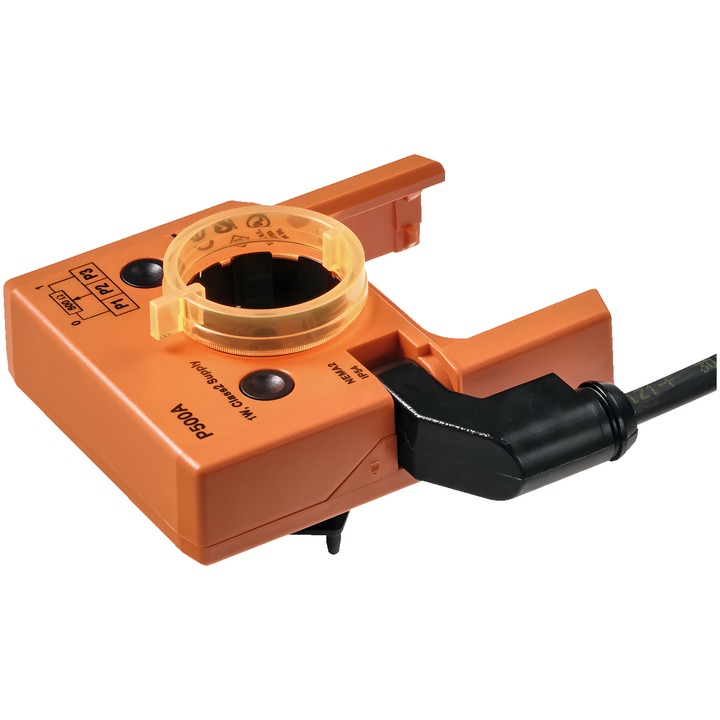

Belimo P500A - Rückmeldepotentiometer 500 Ω

Belimo P500A-Rückmeldepotentiometer

Der P500A ist ein aufsteckbares Rückmeldepotentiometer für Klappenantriebe und Drehantriebe. Die Trägerplatte überträgt die Position von der Wellenklemme eines Klappenantriebs oder der Stellungsanzeige eines Drehantriebs auf das Potentiometer.

Das Gerät ist für die modulierende Steuerung von Klappen in Verbindung mit Reglern mit fester Rückmeldung vorgesehen. Es kann auch mit standardisierten Klappenstellungsanzeigesystemen oder als Einsteller für parallel arbeitende Antriebe verwendet werden.

Wichtige technische Daten

• Nennwiderstand: 500 Ω; Toleranz: ±5%.
• Belastbarkeit: Max. 1 W; Linearität: ±2%; Auflösung: Min. 1%.
• Restwiderstand: Max. 5% auf beiden Seiten.
• Anschluss des Potentiometers: 1 m Kabel, 3 x 0.75 mm², FRNC (halogenfrei).
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
• Umgebungsfeuchtigkeit: Max. 95% RH, nicht kondensierend.

Das Potentiometer wird direkt an der Wellenklemme des Klappenantriebs oder an der Stellungsanzeige des Drehantriebs montiert.
