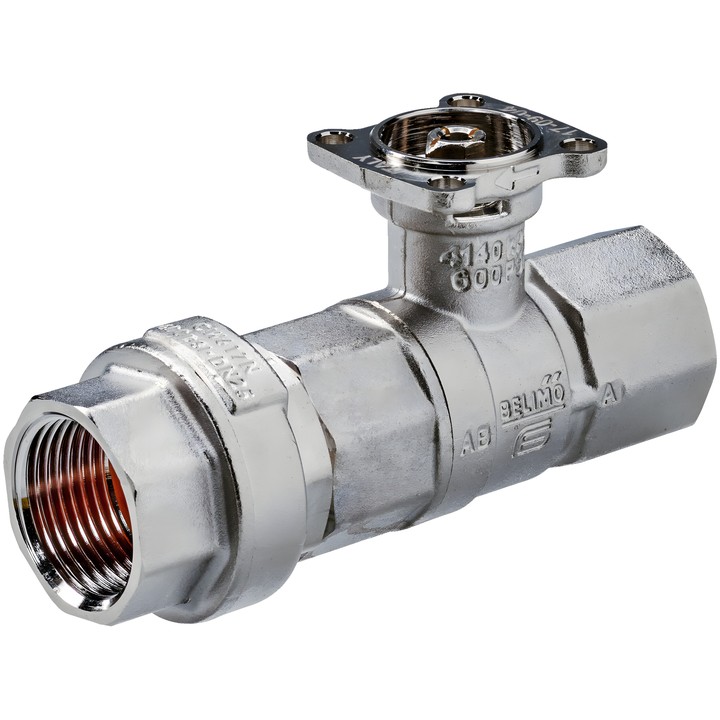

Belimo R225FL-J - 2-Wege-PI-Durchflussbegrenzungsventil

Belimo R225FL-J – technische Daten

2-Wege-Kugelhahn mit integriertem PI-Durchflussbegrenzer, ausgelegt für geschlossene Wasserinstallationen. Im Differenzdruckbereich von 20...280 kPa hält der Begrenzer bei einer Ventilöffnung von 90° den Durchfluss konstant.

• Nennweite: DN 25; Nenndruck: PN 25.
• Anschluss: Innengewinde Rp 1".
• Nominaler Durchfluss V'nom: 3600 l/h (1.00 l/s).
• Medium: Wasser; Mediumtemperatur: 2...60°C [36...140°F].
• Differenzdruck: ∆p 20...280 kPa; für einen leisen Betrieb werden 50 kPa empfohlen.
• Schliessdruck: 520 kPa.
• Dichtheit: luftblasendicht, Leckagerate Klasse A (EN 12266-1).
• Gehäuse und Spindel: vernickeltes Messing; Schliesskörper: verchromtes Messing.
• Drehwinkel: 90°.

Montagehinweise

Zulässige Einbaulage: von vertikal bis horizontal in Bezug auf die Spindel. Nicht mit nach unten gerichteter Spindel montieren. Die durch den Pfeil am Gehäuse angegebene Durchflussrichtung beachten.
