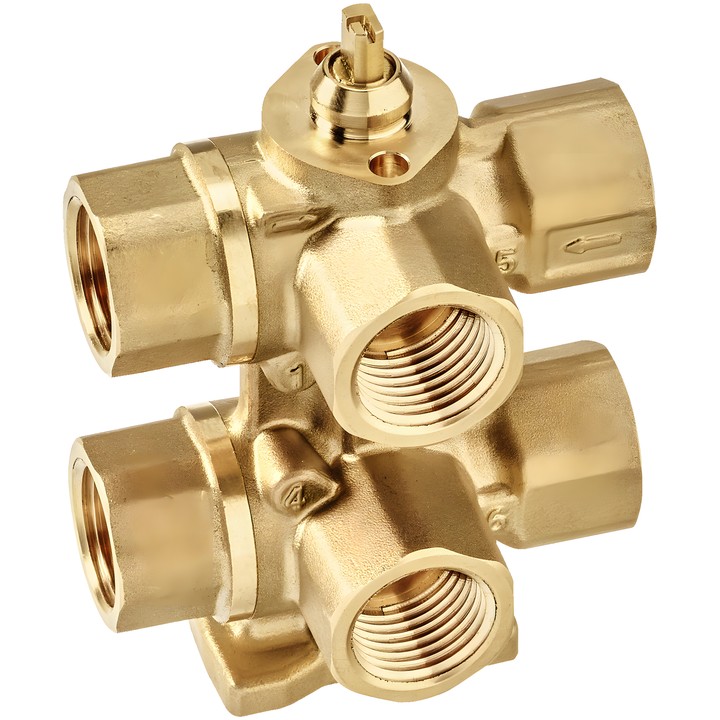

Belimo R3015-P63-P4-B1 - 6-Wege-Regelventil mit charakterisiertem Einsatz

Belimo R3015-P63-P4-B1

6-Wege-Regelventil mit charakterisiertem Einsatz für geschlossene Wassersysteme. Es ermöglicht das Umschalten oder Regeln des Wasserdurchflusses auf der Wasserseite von Heiz- und Kühlgeräten. Die zwei Sequenzen werden mit einem Drehantrieb eingestellt.

Wichtigste Merkmale und Parameter

• DN 15, PN 16; Anschluss mit Innengewinde Rp 1/2".
• Kvs (Sequenz 1): 0.63 m³/h; Kvs (Sequenz 2): 0.4 m³/h.
• Medium: Wasser oder Wasser mit max. 50 % Vol. Glykol; Mediumtemperatur 6...80°C [43...176°F].
• Maximaler Differenzdruck ∆pmax 100 kPa; Schließdruck 350 kPa. Bedingung für geräuscharmen Betrieb: Δpv100 <50 kPa.
• Lineare Durchflusskennlinie; luftblasendicht, Leckageklasse A (EN 12266-1).
• Drehwinkel 90°: Sequenz 1 im Bereich 0...30° (für Kühlung empfohlen), Totzone 30...60°, Sequenz 2 im Bereich 60...90° (für Heizung empfohlen).
• Die integrierte Funktion zum Ausgleich von Änderungen des Mediendrucks wirkt in geschlossener Stellung (45°), wobei die Sequenzen getrennt bleiben.
• Gehäuse aus Messing mit Nickelbeschichtung; Schließelement aus verchromtem Messing.

Montagehinweise

Die Montage ist von senkrechter bis waagerechter Stellung bezogen auf die Spindel zulässig. Nicht mit nach unten gerichteter Spindel montieren. Die Durchflussrichtung beachten; die Kugelstellung ist durch die Markierung L auf der Spindel gekennzeichnet.
