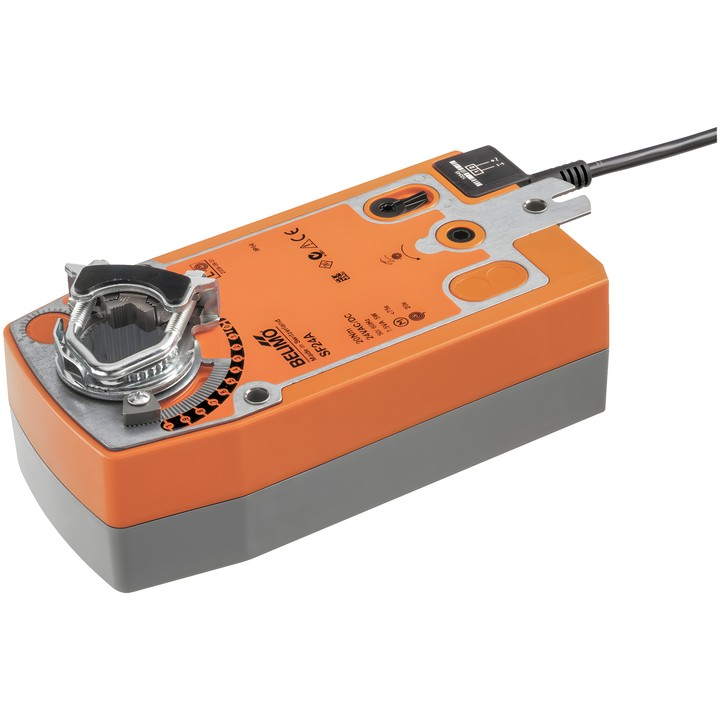

Belimo SF24A-3 - Drehantrieb für Klappen mit Federrücklauf

Belimo SF24A-3 – Antrieb für Luftklappen

Drehantrieb zur Regelung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Das 3-Punkt-Signal steuert die Bewegung in die Betriebsstellung und spannt gleichzeitig die Feder. Bei einer Unterbrechung der Versorgung bewegt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und technische Daten

• Drehmoment des Motors und der Sicherheitsfunktion: 20 Nm.
• Versorgung: AC 24 V, 50/60 Hz; AC-Spannungsbereich 19.2...28.8 V.
• Steuerung: 3-Punkt; Laufzeit des Motors: 150 s / 90°.
• Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Maximaler Drehwinkel: 95°; Einstellung des mechanischen Anschlags ab 33% in Schritten von 2.5%.
• Universelle Wellenklemme: 10...25.4 mm; mechanische Stellungsanzeige.
• Manuelle Verstellung mit Kurbel und Verriegelung mit Schalter.
• Leistungsaufnahme im Betrieb: 7.5 W; in Ruhestellung: 2.5 W; Auslegungsleistung: 10 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Schutzart: IP54; Umgebungstemperatur: -30...50°C.

Laut technischem Datenblatt ist der Antrieb für Luftklappen mit einer Fläche von bis zu ca. 4 m² vorgesehen. Bei der Auswahl des erforderlichen Drehmoments sind die Angaben des Klappenherstellers sowie die Montage- und Lüftungsbedingungen zu berücksichtigen.
