Belimo SH230A100 - Linearantrieb für Klappen

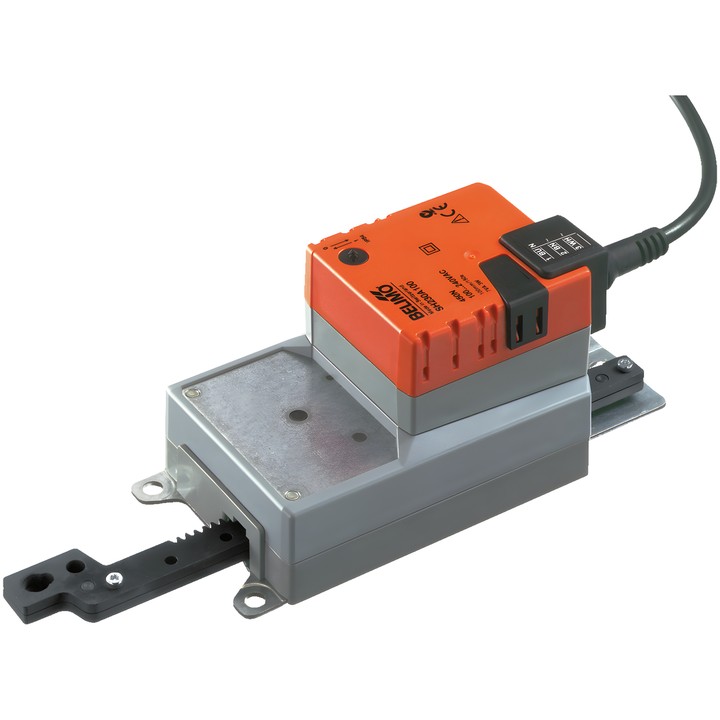

Linearantrieb Belimo SH230A100

Das Modell SH230A100 dient zur Regelung von Luftklappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt ist es für Luftklappen mit einer Fläche von bis zu ca. 3 m² vorgesehen.

Wichtigste Merkmale und Daten

• Stellkraft: 450 N.
• Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar. Der Hub kann beidseitig durch mechanische Anschläge begrenzt werden.
• Motorlaufzeit: 150 s / 100 mm.
• Leistungsaufnahme im Betrieb: 3 W; in Ruhestellung: 0.6 W; Auslegungsleistung für die Leitungsdimensionierung: 7 VA.
• Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Endanschlags. Bei der Montage sind die Herstellerempfehlungen zu Querkräften zu beachten.
