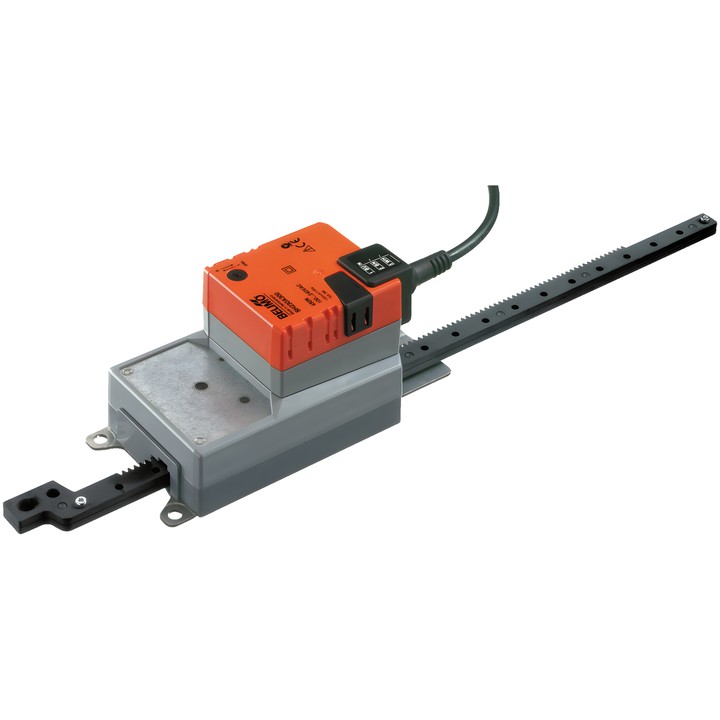

Belimo SH230A300 - Linearantrieb für Klappen

Belimo SH230A300 – Linearantrieb

Antrieb zur Regelung von Luftklappen und Schieberventilen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut Dokumentation ist er für Luftklappen mit einer Fläche von bis zu ca. 3 m² geeignet.

Wichtigste Merkmale und technische Daten

• Antriebskraft: 450 N.
• Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Auf/Zu, 3-Punkt.
• Hub: max. 300 mm, in 20-mm-Schritten einstellbar; beidseitig durch mechanische Endanschläge begrenzbar.
• Motorlaufzeit: 150 s / 100 mm.
• Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Leistungsaufnahme: 3 W im Betrieb und 0.6 W in Ruhestellung; Auslegungsleistung zur Kabeldimensionierung: 7 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
• IEC/EN-Schutzart: IP54; IEC/EN-Schutzklasse: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen eines Endanschlags. Parallelbetrieb ist unter Berücksichtigung der Leistungsdaten möglich.
