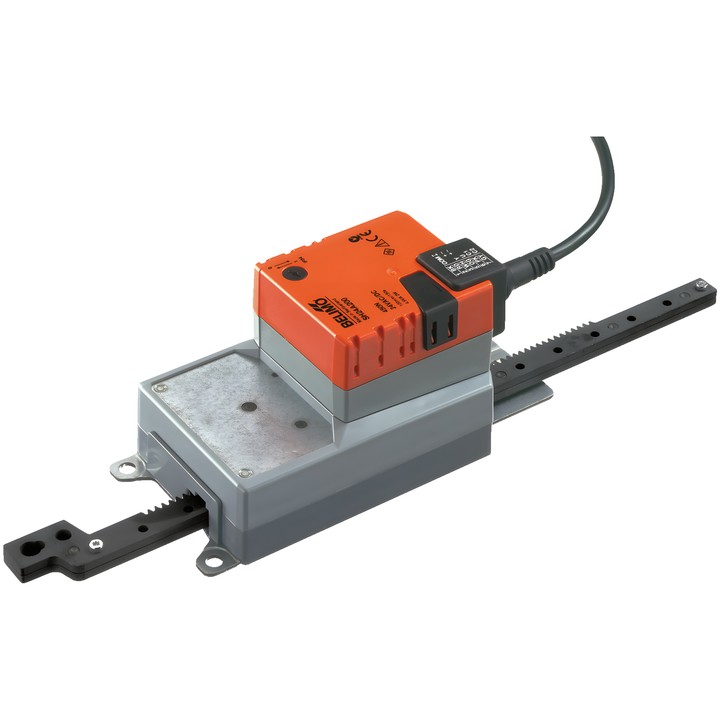

Belimo SH24A200 - Linearstellantrieb für Klappen

Belimo SH24A200 – Linearstellantrieb

Stellantrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt beträgt die Größe der Luftklappe bis zu ca. 3 m².

Wichtigste Merkmale

• Stellkraft: 450 N.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Hub: max. 200 mm, in 20-mm-Schritten einstellbar; der Hub kann beidseitig mit mechanischen Endanschlägen begrenzt werden.
• Motorlaufzeit: 150 s / 100 mm.
• Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.2 W; zur Kabeldimensionierung: 4.5 VA.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Stellantrieb ist überlastgeschützt und stoppt automatisch, sobald ein Endanschlag erreicht ist. Parallelbetrieb ist unter Berücksichtigung der Leistungsdaten möglich.
