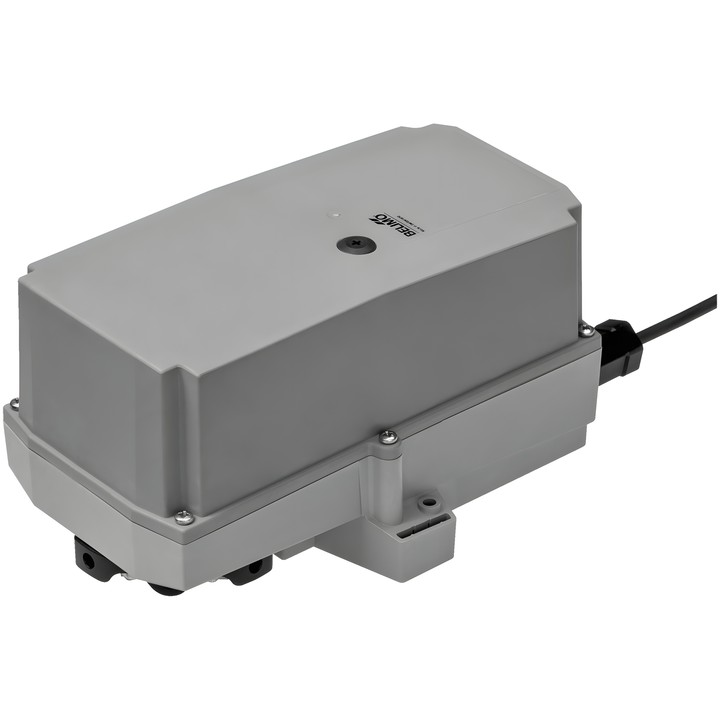

Belimo SM24P-S - Drehantrieb für Klappen

Klappenantrieb Belimo SM24P-S

SM24P-S ist ein RobustLine-Drehantrieb zur Regelung von Klappen in HVAC-Anlagen, vergleichbaren Industrieanlagen und technischen Gebäudeinstallationen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² ausgelegt.

Wichtigste Merkmale

• Drehmoment: 20 Nm; Nennspannung: AC/DC 24 V.
• Steuerung: Auf/Zu, 3-Punkt; Motorlaufzeit: 150 s / 90°.
• Hilfsschalter: 1x SPDT, im Bereich 0...100% einstellbar.
• Drehwinkel: max. 95°, beidseitig durch mechanische Anschläge begrenzbar.
• Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
• Mechanischer Anschluss: universelle Wellenklemme 14...20 mm.
• Anschluss für Versorgung und Steuerung sowie Anschluss des Hilfsschalters: separate Kabel 1 m, 3x 0.75 mm², FRNC (halogenfrei).
• Schutzart IEC/EN: IP66/67; Umgebungstemperatur: -30...50°C [-22...122°F].

Elektrische Daten

Die Nennspannungsfrequenz beträgt 50/60 Hz. Die Leistungsaufnahme beträgt 2 W im Betrieb und 0.2 W im Stillstand; die Auslegungsleistung beträgt 4 VA. Der Antrieb muss über einen Trenntransformator versorgt werden.
