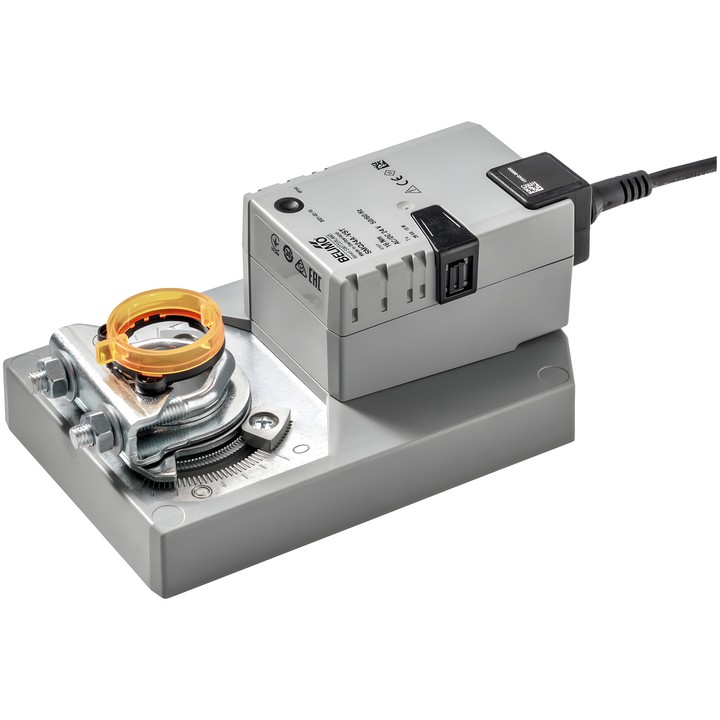

Belimo SMQ24A-VST - Drehantrieb für VAV- und CAV-Klappen

Belimo SMQ24A-VST

Anschlussfertiger VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in gebäudetechnischen Anlagen. Vorgesehen für Luftklappen mit einer Fläche von bis zu ca. 4 m².

Wichtigste Merkmale und technische Daten

• Drehmoment: 16 Nm; Motorlaufzeit: 7 s / 90°.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Ansteuerung: communicative PP.
• Leistungsaufnahme während der Bewegung: 15 W; in Ruhestellung: 2 W; Auslegungsleistung: 26 VA.
• Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
• Handverstellung per Drucktaste mit Arretiermöglichkeit; mechanische, aufsteckbare Stellungsanzeige.
• Mechanischer Anschluss: Universalklemme 12...26.7 mm. Elektrischer Anschluss: Kabel 0.5 m mit VST-Stecker.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Nach der Inbetriebnahme der Anlage und nach jeder Änderung des Drehwinkels ist eine Selbstadaption durch einmaliges Drücken der Adaptierungstaste erforderlich.
