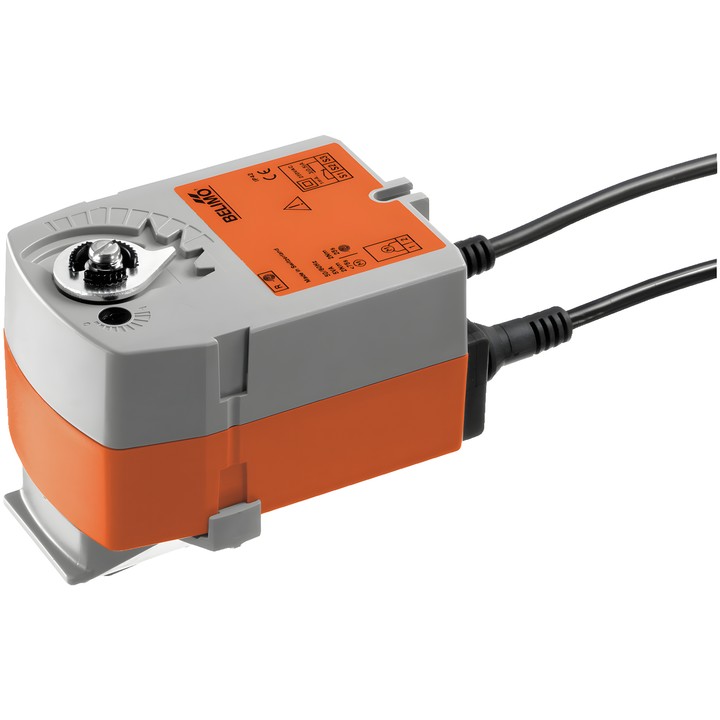

Belimo TRF230-S - Drehantrieb für Kugelhähne

Belimo TRF230-S – Antrieb für Kugelhähne

Während des Betriebs fährt der Drehantrieb das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung stellt die Feder das Ventil in die Sicherheitsstellung: NC, Ventil geschlossen (A–AB = 0%). Für Ventile mit L-Bohrung gibt das Datenblatt A–AB = 100% an.

Wichtigste Merkmale und technische Daten

• Drehmoment von Motor und Rückstellfeder: 2.5 Nm.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz; Spannungsbereich: AC 85...265 V.
• Ansteuerung: Zu/Auf. Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <75 s / 90°.
• Hilfsschalter: 1x SPDT, 0...100%, mit einstellbarem Schaltpunkt.
• Leistungsaufnahme während der Bewegung: 2.5 W; im Ruhezustand: 1.5 W; Auslegungsleistung: 5 VA.
• Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 2x 0.75 mm²; Anschluss des Hilfsschalters: Kabel 1 m, 3x 0.75 mm².
• Mechanische Stellungsanzeige; Schutzart IP42.
• Direktmontage am Kugelhahn mit einer Schraube; die Montageposition zum Ventil kann in 90°-Schritten gewählt werden.

Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Anschlags. Das Gerät ist für ortsfeste Heizungs-, Lüftungs- und Klimaanlagen vorgesehen.
