Belimo TRF24-S - Drehantrieb für Kugelhähne

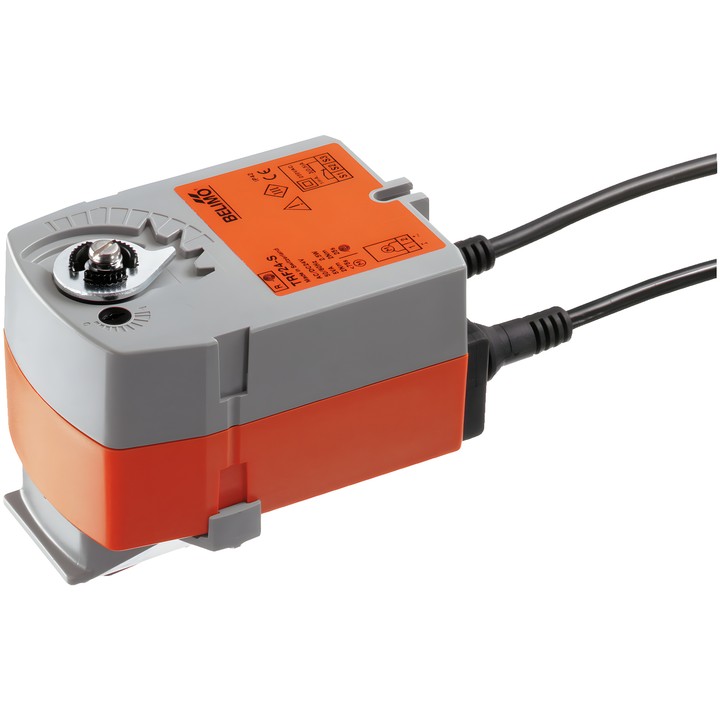

Belimo TRF24-S

Drehantrieb mit Sicherheitsfunktion für Kugelhähne. Während des Betriebs verstellt der Antrieb das Ventil und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung stellt die Feder das Ventil in die Sicherheitsstellung: NC, Ventil geschlossen (A–AB = 0%).

Wichtigste Merkmale und Parameter

• Drehmoment von Motor und Rückstellfeder: 2.5 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf.
• Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <75 s / 90°.
• Integrierter, einstellbarer Hilfsschalter: 1x SPDT, 0...100%.
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 1.5 W; Auslegungsleistung: 5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 2x 0.75 mm²; Anschluss des Hilfsschalters: Kabel 1 m, 3x 0.75 mm².
• Mechanische Stellungsanzeige und Drehwinkelbegrenzung.
• Schutzart: IP42.

Die direkte Montage am Kugelhahn erfolgt mit einer Schraube; die Montageposition zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Anschlags.
