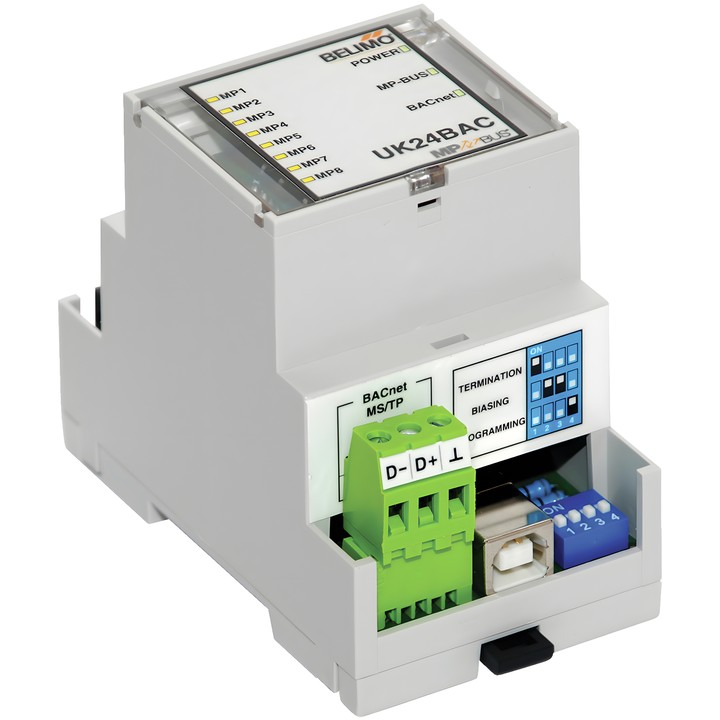

Belimo UK24BAC - MP-Bus-zu-BACnet-MS/TP-Gateway

Belimo UK24BAC Gateway

UK24BAC ermöglicht die digitale Steuerung von Antrieben über MP-Bus und stellt deren aktuellen Status über BACnet-Objekte bereit. Die BACnet-MS/TP-Seite verwendet eine galvanisch getrennte RS-485-Schnittstelle.

Wichtigste Merkmale und technische Daten

• Schnittstelle MP-Bus – BACnet MS/TP; unterstützte Antriebe: MP/MPL/MFT(2) und BF-TopLine, max. 8 Stück.
• Nennspannung: AC 24 V, 50/60 Hz / DC 24 V; Versorgungsspannungsbereich: AC/DC 21.6…26.4 V.
• Kommunikation mit Antrieben: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: max. 32 Knoten ohne Repeater; Geschwindigkeiten 9'600, 19'200, 38'400, 76'800 Bd, Einstellung über DIP-Schalter.
• Terminierung 120 Ω und Vorspannung 510 Ω, Einstellung über DIP-Schalter.
• Anschlüsse für BACnet MS/TP und MP-Bus: 3-polige steckbare Schraubklemmen; Stromversorgung: 2-polige steckbare Schraubklemmen.
• Montage im Schaltschrank auf einer 35-mm-Schiene; Umgebungstemperatur: 0…+40 °C.
• Schutzart: IP20.

An jeden MP/MFT(2)-Antrieb kann ein Sensor angeschlossen werden: ein passiver Widerstandssensor, ein aktiver Sensor mit einem Ausgang DC 0…10 V oder ein Schaltkontakt. MPL-Antriebe haben keinen Sensoreingang. Die Länge der MP-Signalleitungen hängt unter anderem von Anzahl und Typ der Antriebe, der Art der Stromversorgung und dem Leiterquerschnitt ab.
