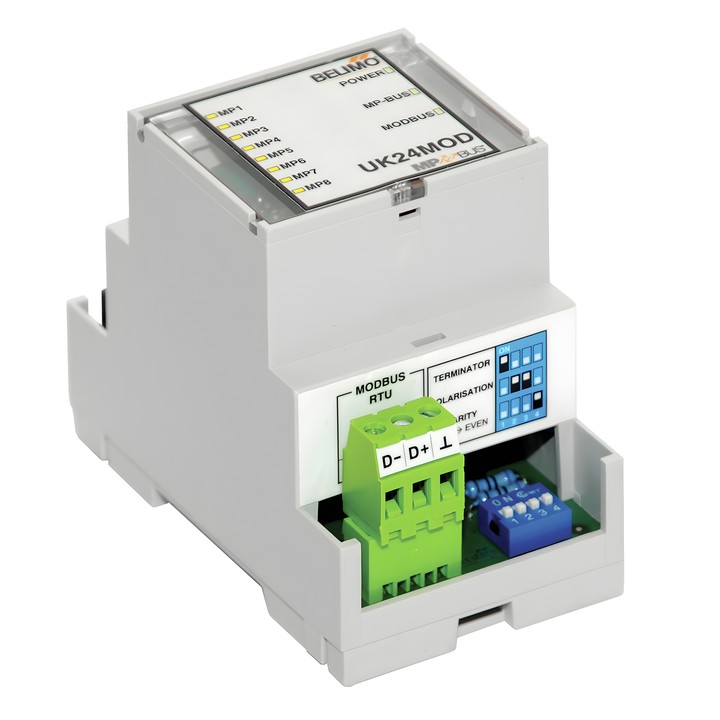

Belimo UK24MOD - MP-Gateway für Modbus RTU

Belimo UK24MOD-Gateway

UK24MOD ermöglicht über Modbus-RTU-Register die Steuerung der an MP-Bus angeschlossenen Stellantriebe und den Zugriff auf deren Betriebsstatus. Die Gerätezuordnung im MP-Bus-Netzwerk wird automatisch erkannt und laufend aktualisiert.

Wichtigste Merkmale

• Schnittstelle MP-Bus / Modbus RTU (RS-485); bis zu 8 MP/MPL/MFT(2)- oder BF-TopLine-Stellantriebe.
• Nominale Versorgung: AC 24V, 50/60 Hz / DC 24V; Versorgungsspannungsbereich: AC / DC 21.6…26.4 V.
• Kommunikation mit Stellantrieben: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: unterstützte Funktionen 3 und 6; Geschwindigkeiten 9'600, 19'200, 38'400, 76'800 Bd.
• Modbus-Adresse: 1–247; Parität NONE (1, 8, N, 2) oder EVEN (1, 8, E, 1), über DIP-Schalter einstellbar.
• Antwortverzögerung: 2…100 ms, über Register einstellbar; Abschluss 150 Ω und Polarisation 680 Ω über DIP-Schalter einstellbar.
• Steckbare Schraubklemmen für Versorgung, MP-Bus und Modbus RTU; RJ12-Buchse zum Anschluss von Belimo Assistant 2.
• Montage im Schaltschrank auf einer 35-mm-Schiene; Schutzart IP20; Umgebungstemperatur 0…+40° C.

Jeder MP/MFT(2)-Stellantrieb kann mit einem Sensor verbunden werden: einem passiven Widerstandssensor PT1000, NI1000 oder NTC, einem aktiven Sensor mit DC 0…10 V-Ausgang oder einem Schaltkontakt. MPL-Stellantriebe haben keinen Sensoreingang.
