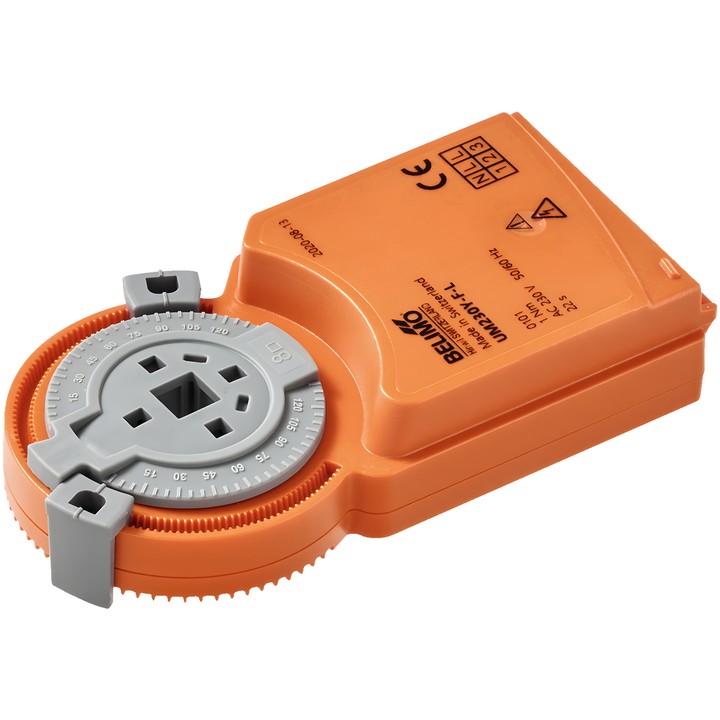

Belimo UM230Y-F-L.1 - Klappenantrieb

Belimo UM230Y-F-L.1 - Klappenantrieb

Belimo
452,64 zł
Bruttopreis
368,00 zł tax excluded

Belimo UM230Y-F-L.1 Klappenantrieb mit einem Drehmoment von 1 Nm, Versorgungsspannung AC 100...240 V und 3-Punkt-Auf/Zu-Steuerung. Die Laufzeit beträgt 22 s / 90°, der mechanische Anschluss ist eine Formschlussverbindung 8x8 mm.

Ausführung mit Anschlussstecker, Schutzart IP20. Das kabelseitige Gegensteckerteil ist nicht im Lieferumfang enthalten.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo UM230Y-F-L.1 Klappenantrieb

Drehantrieb zur werkseitigen Montage in Geräten der technischen Gebäudeausrüstung. In der Dokumentation sind Luftklappen mit einer Fläche von bis zu ca. 0.2 m² angegeben.

Wichtige Merkmale und technische Daten

  • Drehmoment: 1 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: 3-Punkt-Auf/Zu.
  • Motorlaufzeit: 22 s / 90°; Bewegungsrichtung: Drehung nach links (ccw).
  • Drehwinkel: 0...287.5°; einstellbarer mechanischer Anschlag.
  • Mechanischer Anschluss: Formschlussverbindung 8x8 mm.
  • Leistungsaufnahme im Betrieb: 2 W; im Haltezustand: 1.5 W; Bemessungsleistung für die Leitungsdimensionierung: 4.5 VA.
  • Elektrischer Anschluss: Anschlussstecker Molex Mini-Fit Jr. 39303035. Das kabelseitige Gegensteckerteil ist nicht im Lieferumfang enthalten.
  • Schutzart: IP20; Umgebungstemperatur: -30...50°C [-22...122°F].
  • Handverstellung: Nein.
  • Mehrfachpack: 100 Stück.

  • Marke
    Belimo
  • Artikel-Nr.
    UM230Y-F-L.1
  • ean13
    7630498122552

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    1.5 W
  • Nennleistung
    4.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Anschlussstecker (Gegenstecker auf der Kabelseite nicht im Lieferumfang enthalten)
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP20
  • NEMA-Schutzart
    NEMA 1
  • Gehäusetyp
    UL-Gehäusetyp 1
  • Handverstellung
    Nein
  • Laufzeit (Motor)
    22 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Anschlussstecker
    Molex Mini-Fit Jr. 39303035-Steckverbinder
  • Drehmoment
    1 Nm
  • Bewegungsrichtung – Motor
    Drehung gegen den Uhrzeigersinn (ccw)
  • Drehwinkel
    0...287.5°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.58MB)

Instrukcja montażu

Download (3.4MB)

EU Declaration of Conformity – UM230Y-F-L.1

Download (332.14KB)

Environmental Declaration – UM..

Download (71.03KB)
