Belimo 01ST-1B3 - passiver Anlegetemperaturfühler

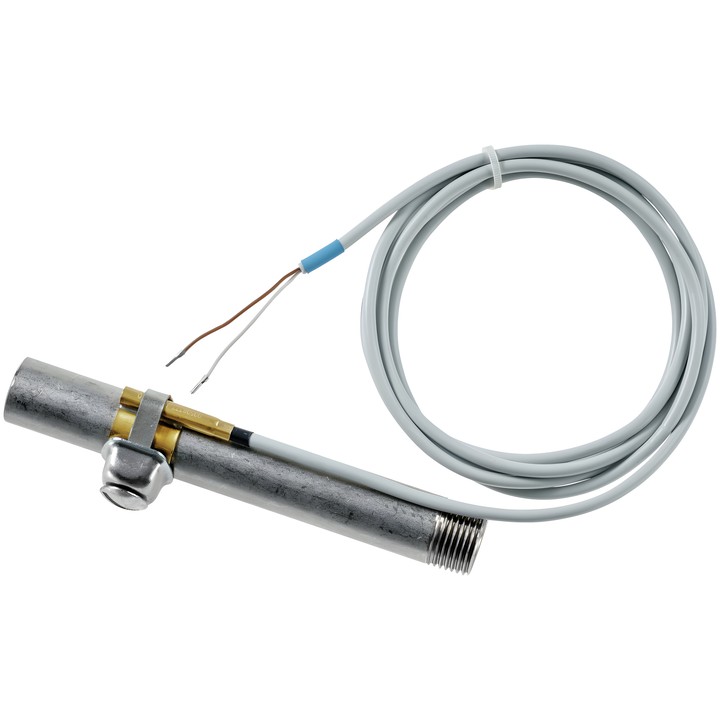

Belimo 01ST-1B3 – Anlegetemperaturfühler

Passiver Fühler zur Temperaturmessung an Rohren und gekrümmten Oberflächen. Die Ausführung 01ST-1B3 verfügt über ein Pt1000-Ausgangssignal und ein 2 m langes, 2-adriges Kabel.

Wichtige technische Daten

• Messgröße: Temperatur; Medium: Wasser.
• Ausgangssignal des passiven Temperaturfühlers: Pt1000.
• Messbereich: -35...100°C [-30...210°F].
• Fühlerdurchmesser: 6 mm.
• Elektrischer Anschluss: 2 m langes, 2-adriges Kabel.
• Messstrom für Pt1000: <0.3 mA @ 0°C [32°F].
• Genauigkeit für Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Zeitkonstante τ (63%) am Wasserrohr: typischerweise 17 s bei Verwendung von Wärmeleitpaste.
• IEC/EN-Schutzart: IP65.
• Im Lieferumfang: Befestigungsband für Rohre ø20...110 mm [0.8...4.3"].

Bei einem passiven 2-adrigen Fühler beeinflusst der Versorgungsstrom aufgrund der Eigenerwärmung die Messgenauigkeit; er darf den angegebenen Messstrom nicht überschreiten. Bei langen Anschlussleitungen ist der Leitungswiderstand zu berücksichtigen.
