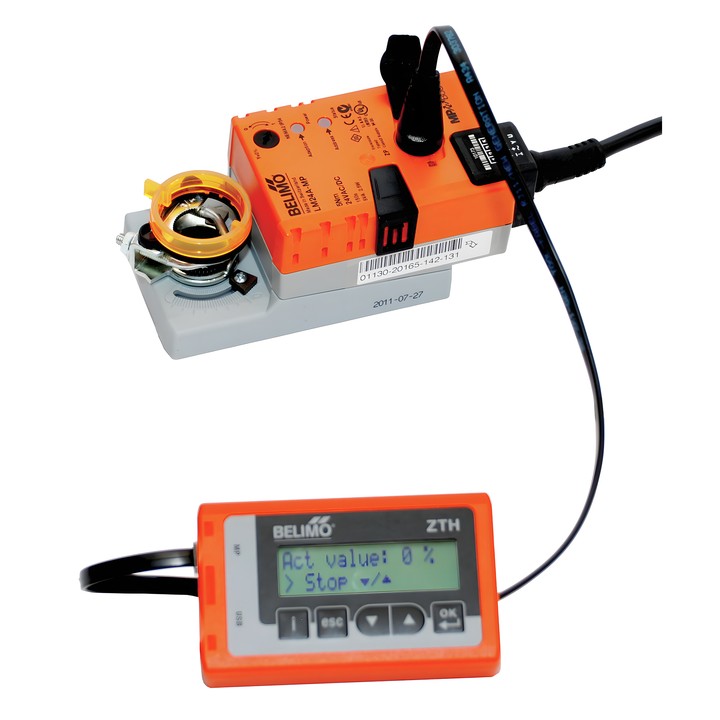

Belimo ZTH EU - Servicegerät

Belimo ZTH EU Servicegerät

ZTH EU dient zur Bedienung konfigurierbarer Antriebe, VAV-Regler und Belimo-Geräte für HVAC-Anlagen mit Kommunikationsschnittstelle. Nach dem Anschließen liest es die Gerätedaten aus und zeigt die für den jeweiligen Typ verfügbaren Einstelloptionen an.

Wichtigste Merkmale

• Parametrierung im Point-to-Point-Modus (PP) über die Serviceschnittstelle oder die Antriebsklemmen.
• ZIP-USB-Funktion: Betrieb als Pegelwandler zwischen der USB-Schnittstelle eines Computers und einem Belimo MP-Gerät.
• MP-Bus-Testerfunktion mit Messung der Signalpegel und Telegrammzähler.
• Beleuchtetes LCD: 2 x 16 Zeichen.
• USB-2.0-Schnittstelle mit Anschluss Typ B; inklusive USB-A–B-Kabel (1 m) und ZK1-GEN-Kabel (3 m).
• Versorgung über den angeschlossenen Antrieb: AC 24 V, 50/60 Hz oder DC 24 V; Leistungsaufnahme im Betrieb: 1 W.
• Abmessungen L x W x D: 95 x 55 x 25 mm; Gewicht: ca. 135 g.

Der Anschluss ist ausschließlich an Belimo-Geräte mit 24 V PELV-Spannung und PP/MP-Schnittstelle zulässig. Ein direkter Anschluss des ZTH EU als Servicegerät an den MP-Bus oder einen MP-Client ist nicht möglich. Verwenden Sie die Serviceschnittstelle oder trennen Sie das MP-Gerät während des Anschlusses vom Bus.
