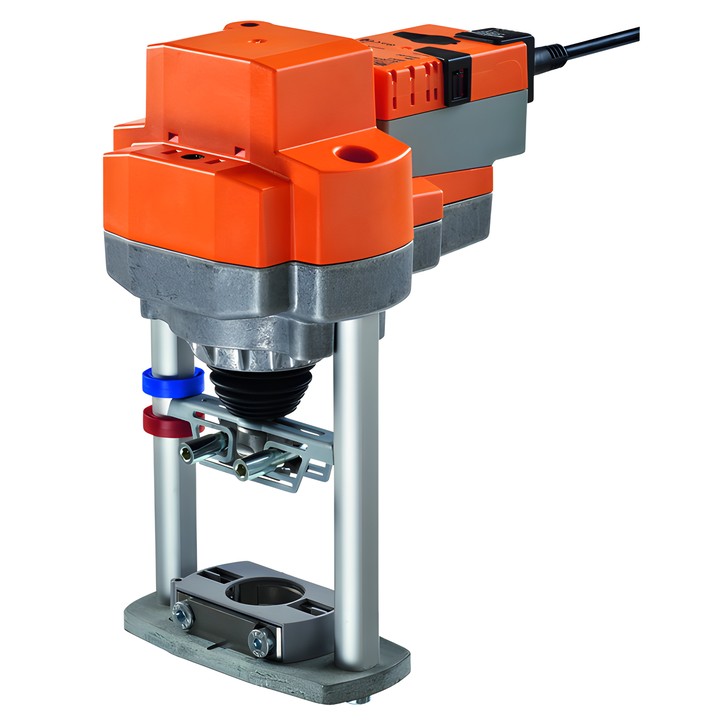

Belimo RV24A-SZ - Linearstellantrieb für Sitzventile

Linearstellantrieb Belimo RV24A-SZ

RV24A-SZ ist ein stetiger Antrieb für 2-Wege- und 3-Wege-Sitzventile. Das Stellsignal Y bestimmt die Position des Antriebs, während das Rückmeldesignal U das elektrische Auslesen der Position ermöglicht.

Wichtigste Kenndaten

• Druckkraft: 4500 N; Hub: 50 mm; Laufzeit: 150 s / 50 mm.
• Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
• Arbeitsbereich Y: 0.5...10 V; Positionsrückmeldesignal U: 0.5...10 V, max. 0.5 mA.
• Leistungsaufnahme im Betrieb: 6 W; in Ruhestellung: 1.5 W; Auslegungsleistung für die Leitungsdimensionierung: 11 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzart NEMA/UL: NEMA 2.
• Umgebungstemperatur: 0...50°C; Umgebungsfeuchtigkeit: max. 95% RH, nicht kondensierend.

Montage und Bedienung

Der Antrieb wird mit formschlüssigen Klemmbacken direkt am Ventil montiert. Am Ventilhals ist er um 360° drehbar. Eine Taste ermöglicht die manuelle Verstellung, ein Schalter die Änderung der Bewegungsrichtung. Die Anpassung an den mechanischen Hubbereich erfolgt beim erstmaligen Einschalten der Versorgung; sie kann auch per Taste gestartet werden. Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen der Endposition.
