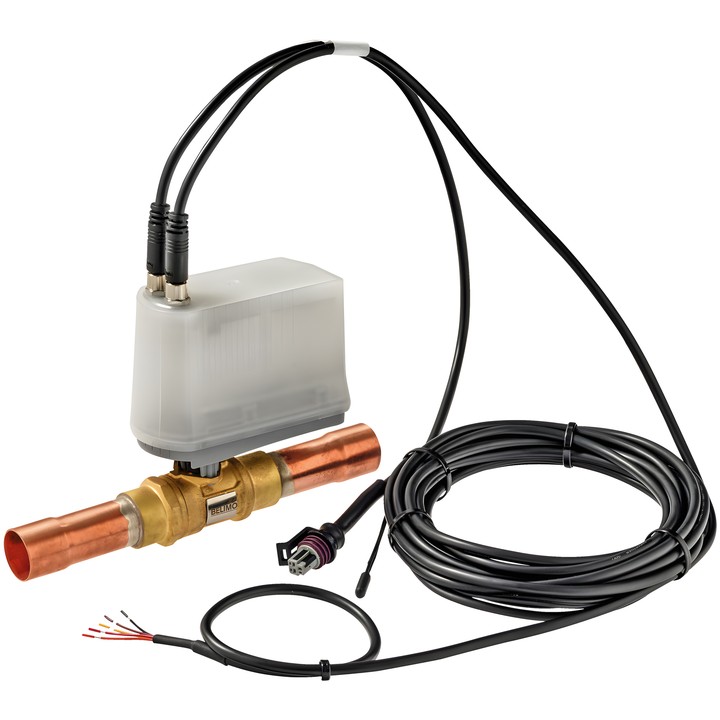

Belimo X8016M.11AA4 - Zweiwege-Expansionsventil

Belimo X8016M.11AA4 – Expansionsventil

Zweiwege-Expansionsventil mit integriertem Überhitzungsregler. Für stationäre elektrische Wärmepumpen, Klimaanlagen und Entfeuchter innerhalb der in der Dokumentation festgelegten Betriebsbedingungen vorgesehen. Das technische Datenblatt nennt ein Modbus- oder analoges 0...10 V-Rückmeldesignal; die Produktdaten geben MP-Bus-Kommunikation an.

Wichtigste Merkmale und technische Daten

• Typ: X8016M.11AA4; Anschluss: interne Lötmuffe ODF 16-16 mm; PN 50.
• Kälteleistung: 100 kW bei R134a, Tc = 50°C, Te = 5°C und SC = SH = 5 K.
• Kältemittel: CFC, HFC, HFO und R290; geeignet für Kältemittel der Sicherheitsklasse A3 (ISO 817).
• Versorgung: AC/DC 24 V; Leistungsaufnahme im Betrieb: 1.5 W; Auslegungsleistung für die Kabeldimensionierung: 2.6 VA.
• Motorlaufzeit: 20 s / 90°; Laufzeit der Sicherheitsfunktion: 15 s / 90°; sicheres Schließen mit SuperCap.
• Zulässiger Betriebsdruck ps: 5000 kPa; maximaler Differenzdruck ∆pmax: 3500 kPa.
• Dichtheit: air-bubble tight, Leckagerate A (EN 12266-1); Durchflusskennlinie: equal percentage (VDI/VDE 2178).
• Mediumtemperatur: -20...70°C [-4...158°F]; mit ZCQ-E: 70...120°C [158...248°F]. Umgebungstemperatur: -30...50°C [-22...122°F], ohne Strahlung.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Gehäuse: Messing CW617N; Schließelement: Edelstahl AISI 316L.
• Einbaulage: von vertikal bis horizontal in Bezug auf die Spindel; die Montage mit nach unten gerichteter Spindel ist nicht zulässig. Durchfluss in beide Richtungen möglich.

Kabel sind nicht im Lieferumfang enthalten; die Dokumentation schreibt ausschließlich Kabel Belimo Z-C24X4... vor. Bei Verwendung brennbarer Kältemittel muss der Anwender die Eignung des Produkts für die jeweilige Anwendung beurteilen.
