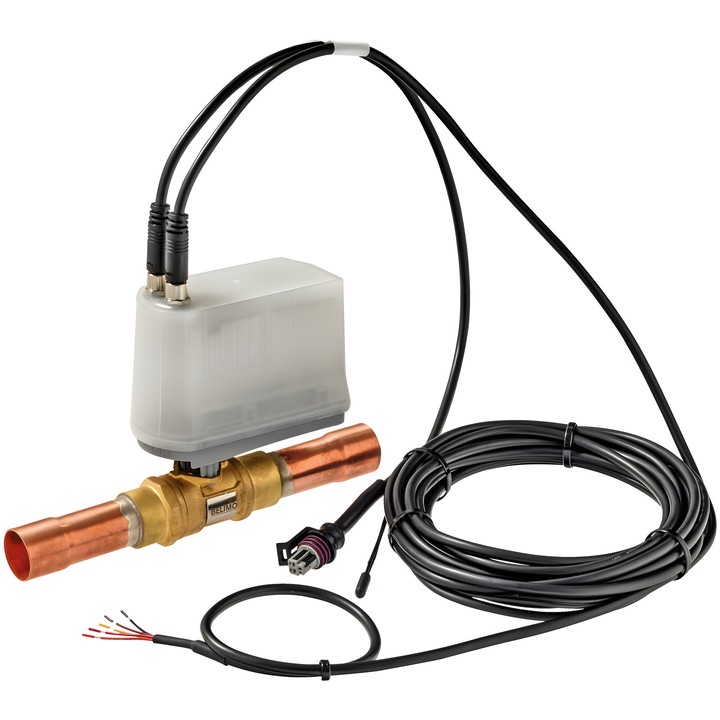

Belimo X8022M.323A4 - Zweistufen-Expansionsventil

Belimo X8022M.323A4 – Expansionsventil

Zweistufiges Expansionsventil mit integriertem Überhitzungsregler und dichtem Abschluss. Die Dokumentation nennt den Einsatz mit den Kältemitteln CFC, HFC, HFO und R290, einschließlich Kältemitteln der Sicherheitsklasse A3 (ISO 817). Die Eignung für eine konkrete Anwendung mit einem brennbaren Kältemittel muss vom Anwender geprüft werden.

Wichtigste Merkmale und Parameter

• Rohranschluss: innenliegende Lötmuffe ODF 22-22 mm; Länge L: 190 mm.
• Kälteleistung laut Herstellertabelle: 500 kW für R134a bei Tc = 50°C, Te = 5°C und SC = SH = 5 K.
• Versorgung AC/DC 24 V; Leistungsaufnahme im Betrieb 1.5 W; Auslegungsleistung 2.6 VA.
• Rückmeldesignal: Modbus oder analog 0...10 V; Motorlaufzeit 20 s / 90°.
• Maximale Differenzdruck ∆pmax: 3500 kPa; gleichprozentige Durchflusskennlinie (VDI/VDE 2178).
• Dichtheit: air-bubble tight, Leckagerate A (EN 12266-1).
• Mediumstemperatur: -20...70°C [-4...158°F]; mit ZCQ-E: 70...120°C [158...248°F]. Umgebungstemperatur: -30...50°C [-22...122°F].
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Gehäuse: Messing CW617N; Schließelement: Edelstahl AISI 316L.
• Zulässige Einbaulage: von vertikal bis horizontal bezogen auf die Spindel; eine Montage mit nach unten gerichteter Spindel ist nicht zulässig.

Die Konfiguration erfolgt über die xBALL Syncra App. Kabel sind nicht im Lieferumfang enthalten; laut Dokumentation dürfen ausschließlich Belimo Z-C24X4..-Kabel verwendet werden.
