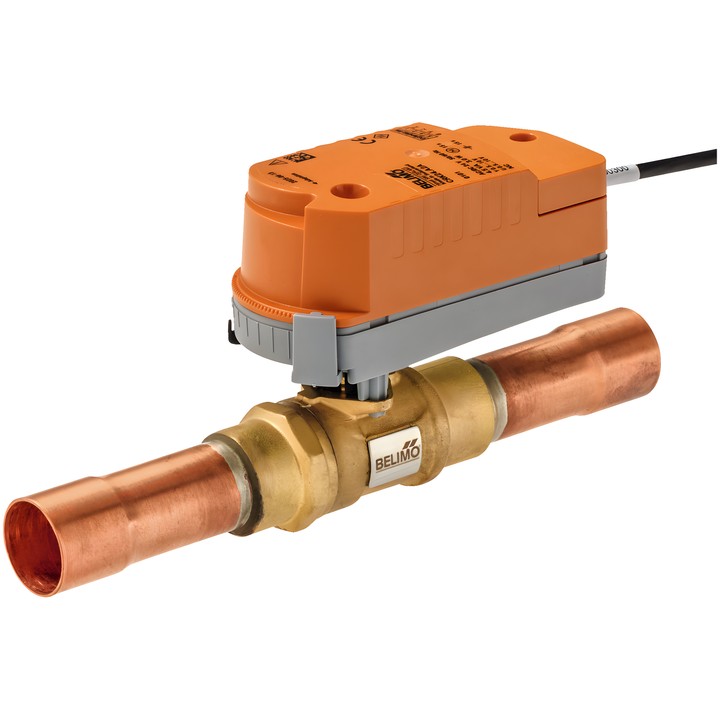

Belimo X8022M.32A23 - Zweiwege-Regelventil für Kältemittel

Belimo X8022M.32A23 – Zweiwege-Regelventil

Ventil mit gleichprozentiger Kennlinie (VDI/VDE 2173) zur Regelung des Kältemittelstroms. Geeignet für CFC-, HFC-, HFO- und R290-Kältemittel; das technische Datenblatt nennt auch die Eignung für Kältemittel der Sicherheitsklasse A3 (ISO 817). Die Sicherheitsabsperrfunktion wird durch SuperCap gewährleistet.

Wichtige technische Daten

• Typ: X8022M.32A23; Kvs: 8 m³/h; PN 50.
• Anschluss: innenliegende Lötmuffe ODF 22-22 mm.
• Versorgung: AC/DC 24 V; modulierende Regelung, Y-Bereich 0.5...10 V; Rückmeldesignal U 0.5...10 V.
• Leistungsaufnahme: 2.5 W im Betrieb, 0.5 W in Ruhestellung; zur Kabeldimensionierung: 5 VA.
• Stellzeit von Motor und Sicherheitsfunktion: 15 s / 90°.
• Maximaler Differenzdruck ∆pmax: 3500 kPa; zulässiger Betriebsdruck ps: 5000 kPa.
• Dichtheit: air-bubble tight, Leckrate A (EN 12266-1).
• Medientemperatur: -20...70°C; mit ZCQ-E: 70...120°C. Umgebungstemperatur: -30...50°C.
• Elektrischer Anschluss: Kabel 3 m, 4x 0.34 mm²; Schutzart IEC/EN IP40; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Gehäuse: Messing CW617N; Schließelement: Edelstahl AISI 316L.
• Montage von senkrechter bis waagerechter Position in Bezug auf die Spindel; die Montage mit nach unten gerichteter Spindel ist nicht zulässig. Durchfluss in beide Richtungen möglich.
• Länge L: 190 mm; Gewicht: 0.56 kg.

Die Eignung für eine konkrete Anwendung mit einem brennbaren Kältemittel muss vom Anwender individuell überprüft werden.
