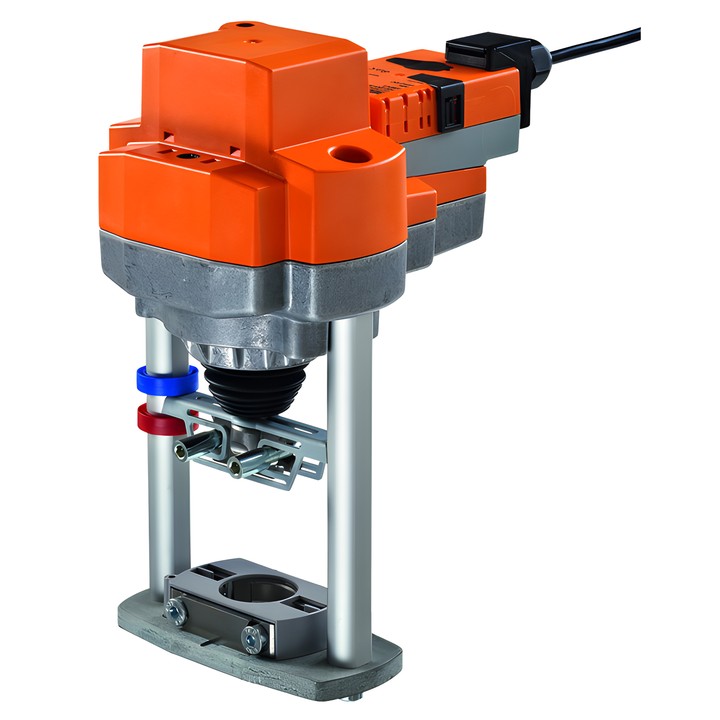

Belimo EV24A-SZ-TPC - Linearaktor für Sitzventile

Belimo EV24A-SZ-TPC – Aktor für Sitzventile

Dieser Linearaktor mit modulierender Ansteuerung ist für 2- und 3-Wege-Sitzventile in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Das Steuersignal Y bestimmt die Position des Aktors; die Rückmeldespannung U dient der elektrischen Anzeige seiner Position.

Wichtige Merkmale und Kenndaten

• Aktorkraft: 2500 N; Hub: 40 mm; Laufzeit: 150 s / 40 mm.
• Bemessungsspannung: AC/DC 24 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Arbeitsbereich Y: 0.5...10 V; Positionsrückmeldesignal U: 0.5...10 V, max. 0.5 mA.
• Leistungsaufnahme während der Bewegung: 4 W; in Ruhestellung: 1.5 W; Auslegungsleistung für die Kabeldimensionierung: 6 VA.
• Anschluss für Versorgung und Steuerung: Klemmen mit 1-m-Kabel, 4x 0.75 mm² (Klemme 4 mm²).
• Schutzart: IP54; NEMA 2; UL-Gehäuse Typ 2.
• Manuelle Verstellung per Drucktaste, die verriegelt werden kann; mechanische Positionsanzeige für einen Hub von 5...40 mm.
• Automatische Adaption bei der ersten Spannungsversorgung oder manuell per Drucktaste gestartet.

Die direkte Montage am Ventil erfolgt mit formschlüssigen Klemmbacken. Der Aktor lässt sich am Ventilhals um 360° drehen. Er ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endstellung.
