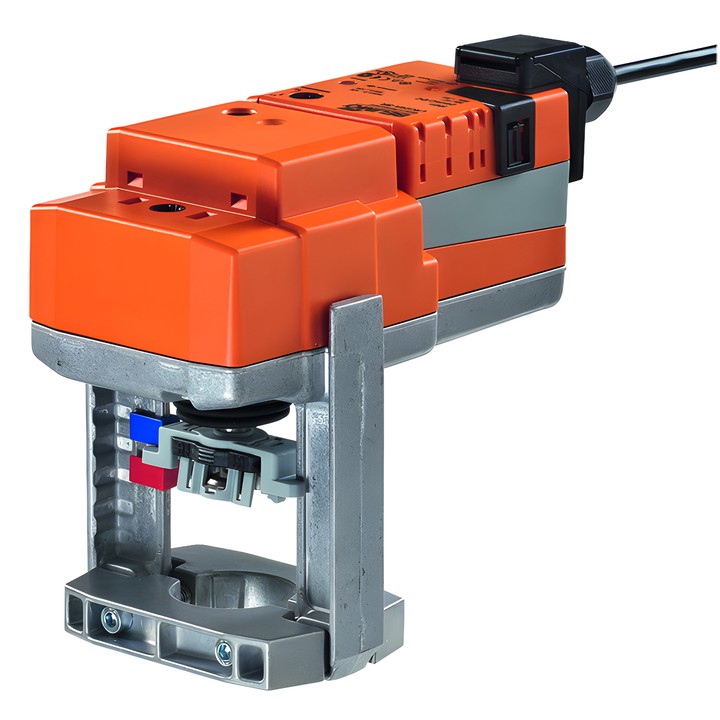

Belimo NV24A-SZ-TPC - Linearantrieb für Sitzventile

Belimo NV24A-SZ-TPC

Linearantrieb mit analoger Ansteuerung, ausgelegt für 2- und 3-Wege-Sitzventile. Er wird mit dem Signal Y angesteuert; die Rückmeldespannung U dient der elektrischen Positionsanzeige.

Wichtigste Merkmale und technische Daten

• Stellkraft: 1000 N; Hub: 20 mm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Arbeitsbereich Y: 0.5...10 V; Rückmeldesignal U: 0.5...10 V.
• Motorstellzeit: 150 s / 20 mm.
• Leistungsaufnahme: 1.5 W während der Bewegung und 0.5 W in Ruhestellung; Auslegungsleistung für die Kabeldimensionierung: 3 VA.
• Anschluss für Versorgung und Steuerung: Klemmen mit Kabel 1 m, 4x 0.75 mm² (Klemme 4 mm²).
• Manuelle Verstellung per Taste mit Verriegelungsmöglichkeit; manuelle Adaption, automatisch bei der ersten Inbetriebnahme.
• Mechanische Stellungsanzeige für einen Hub von 5...20 mm.
• Schutzart IP54; NEMA 2; Gehäuse UL Enclosure Type 2.
• Umgebungstemperatur: 0...50°C.

Der Antrieb wird mit Klemmbacken direkt am Ventil montiert. Ein Schalter ermöglicht die Änderung der Bewegungsrichtung; seine Einstellung ist laut Hersteller autorisierten Fachkräften vorbehalten.
