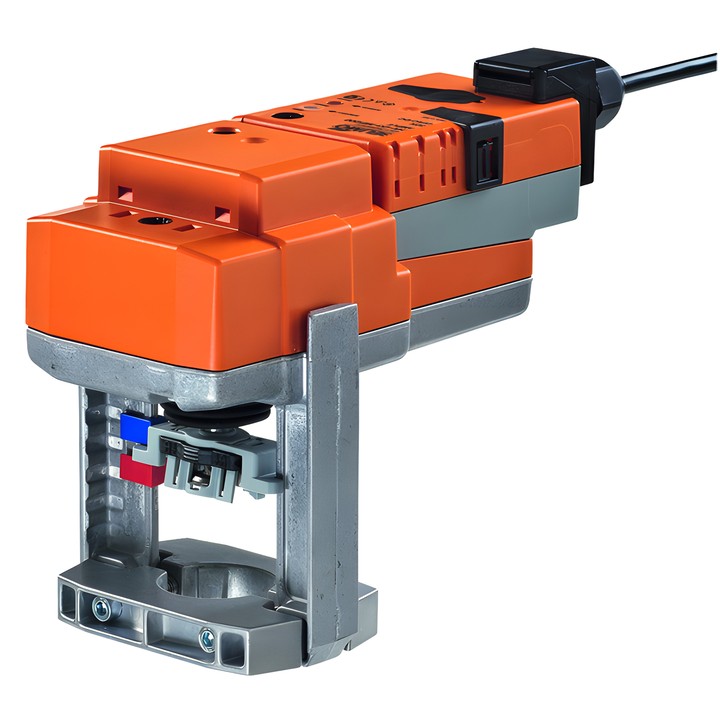

Belimo NVC24A-SZ-TPC - Linearantrieb für Hubventile

Belimo NVC24A-SZ-TPC

Linearantrieb mit modulierender Ansteuerung, ausgelegt für 2-Wege- und 3-Wege-Hubventile. Das Stellsignal Y bestimmt die Antriebsposition, während das Rückmeldesignal U eine elektrische Anzeige der Position ermöglicht.

Wichtigste Merkmale und technische Daten

• Antriebskraft: 1000 N; Hub: 20 mm.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Arbeitsbereich Y: 0.5...10 V; Positionsrückmeldesignal U: 0.5...10 V, max. 0.5 mA.
• Motorlaufzeit: 35 s / 20 mm; Positioniergenauigkeit: ±5%.
• Leistungsaufnahme im Betrieb: 3.5 W; in Ruhestellung: 1.5 W; Auslegungsleistung für die Leitungsdimensionierung: 5.5 VA.
• Versorgungs- und Steueranschluss: Klemmen mit 1 m Kabel, 4x 0.75 mm² (Klemme 4 mm²).
• Schutzart: IP54; NEMA 2; Gehäuse: UL Enclosure Type 2.
• Umgebungstemperatur: 0...50°C.

Bedienung und Montage

Der Antrieb wird mit Klemmbacken direkt am Ventil montiert. Am Ventilhals lässt er sich um 360° drehen. Eine manuelle Verstellung ist über eine arretierbare Taste möglich. Der Hub wird mechanisch im Bereich 5...20 mm angezeigt.

Die Adaption erfolgt automatisch beim erstmaligen Anlegen der Versorgungsspannung; sie kann auch per Taste gestartet werden. Ein Schalter ermöglicht die Änderung der Bewegungsrichtung. Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Endanschlags.
