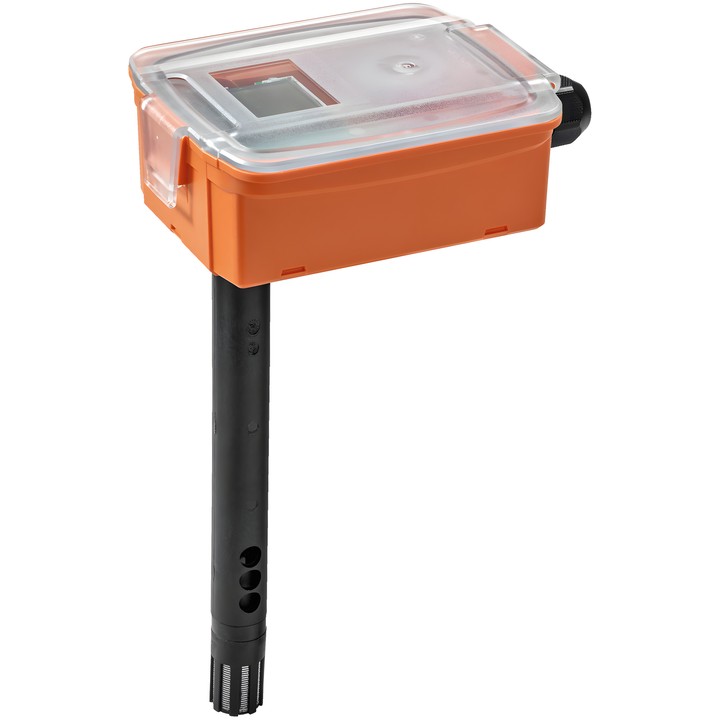

Belimo 22DTM-1106 - Kanalsensor für CO₂, Feuchte und Temperatur

Belimo 22DTM-1106 – Kanalsensor

Aktiver Sensor zur Messung von CO₂, Feuchte und Lufttemperatur in einem Kanal. Die Ausführung 22DTM-1106 ist mit einem LCD-Display ausgestattet.

Wichtigste Merkmale und technische Daten

• Messgrößen: CO₂, relative Feuchte und Temperatur.
• CO₂-Messtechnik: Zweikanal, NDIR.
• CO₂-Messbereich: Werkseinstellung 0...2000 ppm; mit A-22G-A05: 0...5000 ppm.
• Messbereich Feuchte: 0...100% RH; Temperatur: 0...50°C [32...122°F].
• Ausgangssignale für CO₂, Feuchte und Temperatur: 0...5 V, 0...10 V; 3 x Spannungsausgang, min. Widerstand 10 kΩ. Das Signal 0...5/10 V wird über einen Jumper eingestellt.
• Nennspannung: AC/DC 24 V.
• Display: LCD mit Hintergrundbeleuchtung.
• Sondenlänge: 180 mm; Sondendurchmesser: 19.5 mm.
• Schutzart des Gehäuses: IP65 / NEMA 4X.
• Elektrischer Anschluss: abnehmbare Federklemmenleiste, max. 2.5 mm².

Ein Kunststoff-Montageflansch A-22D-A35 ist im Lieferumfang enthalten. Für die Konfiguration über die Belimo Duct Sensor Assistant App ist das Bluetooth-Modul A-22G-A05 erforderlich; für den Standardbetrieb und die Konfiguration sind Modul und App nicht erforderlich.
