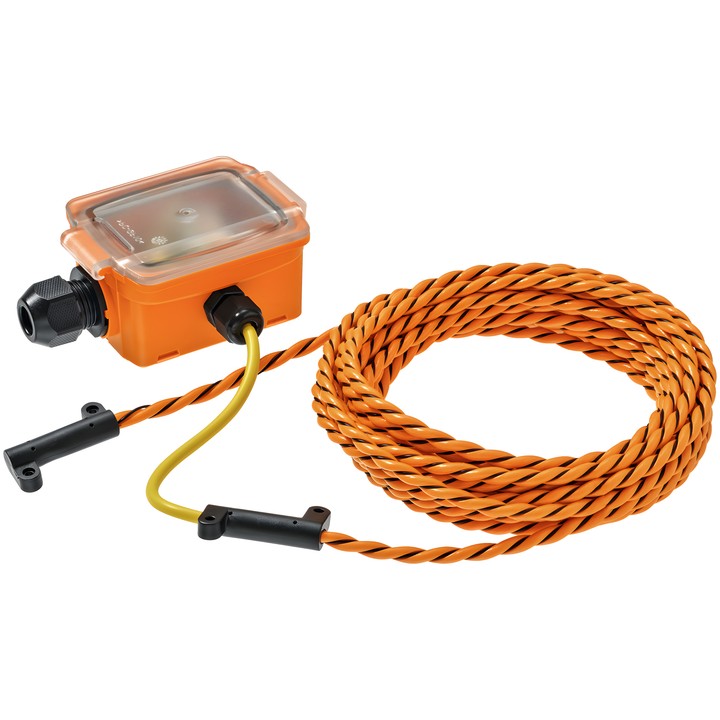

Belimo 22HL-105 - Flüssigkeitsleckage-Sensor

Belimo 22HL-105 – Flüssigkeitsleckage-Sensor

Das Gerät erkennt Flüssigkeitslecks mithilfe eines Sensorkabels. Es ist für Alarmierungs-, Steuerungs- und Überwachungsanwendungen an Tanks, Doppelböden, abgehängten Decken und in Räumen stationärer Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Nach dem Trocknen der Kontakte wird der Alarm automatisch zurückgesetzt.

Wichtigste Merkmale

• Sensorkabel mit einer Länge von 5 m.
• Nennspannung: AC/DC 24 V; Spannungsbereich: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Potenzialfreier SPDT-Wechselkontakt: Max. AC/DC 24 V / 1 A.
• Schaltschwelle: ≈10 μS; Messwert: Leitfähigkeit.
• LED-Anzeige: grün – Spannungsversorgung in Ordnung, rot – Leck erkannt.
• Schutzart des Gehäuses: IP65 / NEMA 4.
• Anschluss über eine abnehmbare Klemmenleiste mit Federklemmen, max. 2.5 mm².
• Medium: Wasser oder ein Wasser-Glykol-Gemisch bis 50/50.

Das Sensorkabel kann mäanderförmig auf einer Oberfläche oder spiralförmig um ein Rohr verlegt werden. Bei der Montage an einem Rohr kann Kondensation auf dessen Oberfläche den Schalter auslösen.
