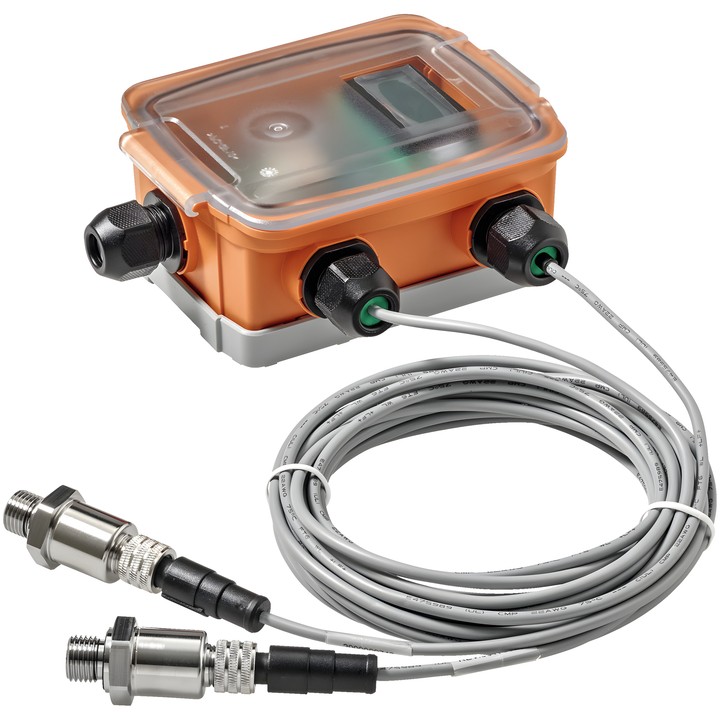

Belimo 22PDP-186 – Differenzdrucksensor für Flüssigkeiten

Aktiver Sensor zur Messung des Differenzdrucks in stationären HVAC-Anlagen. Für Wasser und Wasser-Glykol-Gemische vorgesehen. Das Gerät erfasst den Druck auf der Hoch- und Niederdruckseite und berechnet anschließend den Differenzdruck.

Wichtigste Merkmale und technische Daten

• Messbereich: 0...10 bar (0...150 psi). Auch der Betriebsdruck gegenüber dem Umgebungsdruck muss innerhalb des Messbereichs liegen.
• Vier wählbare Bereiche für 22PDP-186: 0...10 bar, 0...5 bar, 0...2 bar und 0...1 bar; Werkseinstellung: 0...10 bar.
• Spannungsversorgung: AC/DC 24 V.
• Spannungsausgang: 1 x 0...5 V, 0...10 V, min. Widerstand 10 kΩ; Stromausgang: 1x 4...20 mA, max. Widerstand 500 Ω. Das Signal 0...5/10 V oder 4...20 mA wird bei getrennter Spannungsversorgung über einen Schalter ausgewählt.
• LCD-Anzeige mit den Abmessungen 16x38 mm.
• Druckanschluss: G 1/4". Elektrischer Anschluss: abnehmbare Klemmenleiste mit Federklemmen, max. 2.5 mm².
• Schutzart: IP65 / NEMA 4X.
• Typische Ansprechzeit: <0.5 s.

Beim Modell 22PDP-186 beträgt der zulässige Überdruck 20 bar, der Unterdruck gegenüber der Umgebung -1 bar und der Berstdruck 200 bar. Eine Messung im Überdruckbereich ist nicht möglich.
