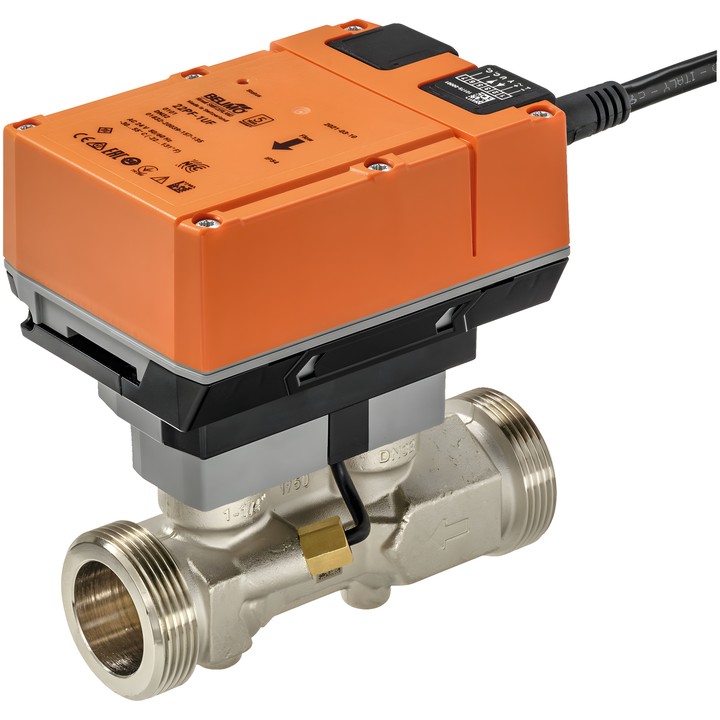

Belimo 22PF-1UE - Ultraschall-Durchflusssensor

Belimo 22PF-1UE – Durchflusssensor

Der Sensor nutzt die Ultraschallmessung des Durchflusses in geschlossenen Kalt- und Warmwasseranlagen. Er ist für Wasser und Wasser-Glykol-Gemische mit einem Glykolgehalt von bis zu max. 60 Vol.-% ausgelegt. Das Gerät misst Durchfluss und Temperatur, überwacht den Glykolgehalt und kompensiert dessen Einfluss auf die Durchflussmessung.

Wichtigste Merkmale und technische Daten

• Nennweite: DN 25; Nenndruck: PN 25.
• FS (maximaler Durchfluss): 1.17 l/s (4.2 m³/h).
• Rohranschluss: Außengewinde G 1 1/4", gemäß ISO 228-1.
• Versorgung: AC/DC 24 V; elektrischer Anschluss über Kabel.
• Spannungsausgang: 1 x 0...10 V, 0.5...10 V, 2...10 V oder benutzerdefiniert; Werkseinstellung DC 0...10 V.
• Kommunikation: BACnet MS/TP, Modbus RTU, MP-Bus.
• Konfiguration über Belimo Assistant 2; Zugriff über NFC.
• Schutzart: IP54.
• Mediumtemperatur: -20...120°C. Bei einer Mediumtemperatur <2°C muss ein Frostschutz vorgesehen werden.
• Isolierschale A-22PEM-A01 im Lieferumfang enthalten; laut Dokumentation ist die Schale in der Region Asien-Pazifik nicht enthalten.

Montagehinweise

Zulässige Einbaulage: von senkrecht bis waagerecht; eine hängende Montage ist nicht zulässig. Die durch den Pfeil am Gehäuse angegebene Durchflussrichtung ist einzuhalten.
