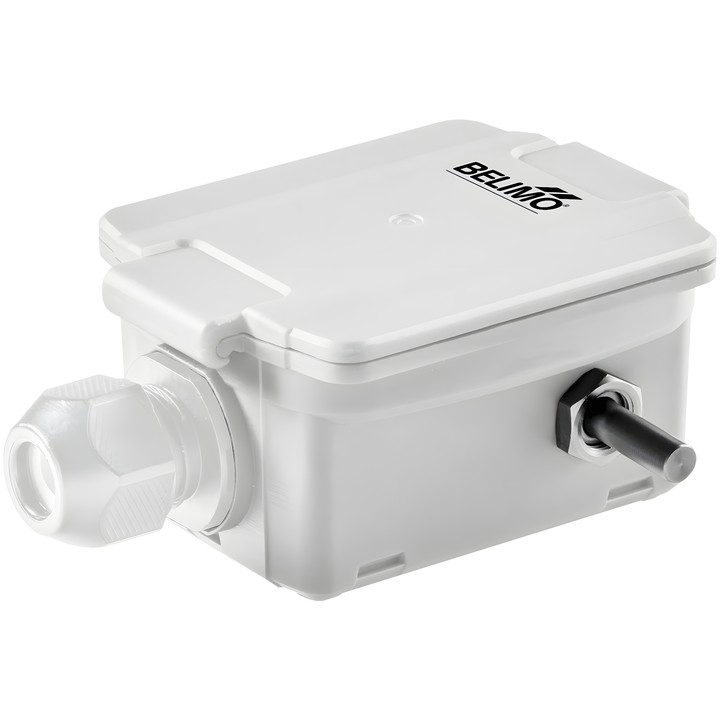

Belimo 22UT-14 - Außentemperaturfühler

Belimo 22UT-14 – Außentemperaturfühler

Aktiver Fühler zur Messung der Außenlufttemperatur. Das Ausgangssignal von 4...20 mA entspricht dem gewählten Messbereich.

Hauptmerkmale

• Nennversorgung: DC 24 V; Spannungsbereich: DC 13.5...26.4 V.
• Stromausgang: 1x 4...20 mA, max. Widerstand 500 Ω.
• 8 Messbereiche, über Jumper-Einstellungen auswählbar: S0 -50...50°C, S1 -10...120°C, S2 0...50°C, S3 0...250°C, S4 -15...35°C, S5 0...100°C, S6 -20...80°C, S7 0...160°C.
• Messelement auf Basis von Pt1000 class AA; Genauigkeit ±0.5°C @ 21°C bei den Einstellungen S2 und S4.
• Fühler: Länge 25 mm, Durchmesser 6 mm.
• Schutzart des Gehäuses: IP65 / NEMA 4X.
• Anschluss: steckbare Federzugklemmenleiste, max. 2.5 mm²; Kabelverschraubung ø6...8 mm.
• Umgebungstemperatur: -35...50°C; Mediumtemperatur: -35...50°C.

Die angegebenen Messbereiche legen nicht die zulässige Mediumtemperatur fest; deren Grenzwert beträgt -35...50°C.
