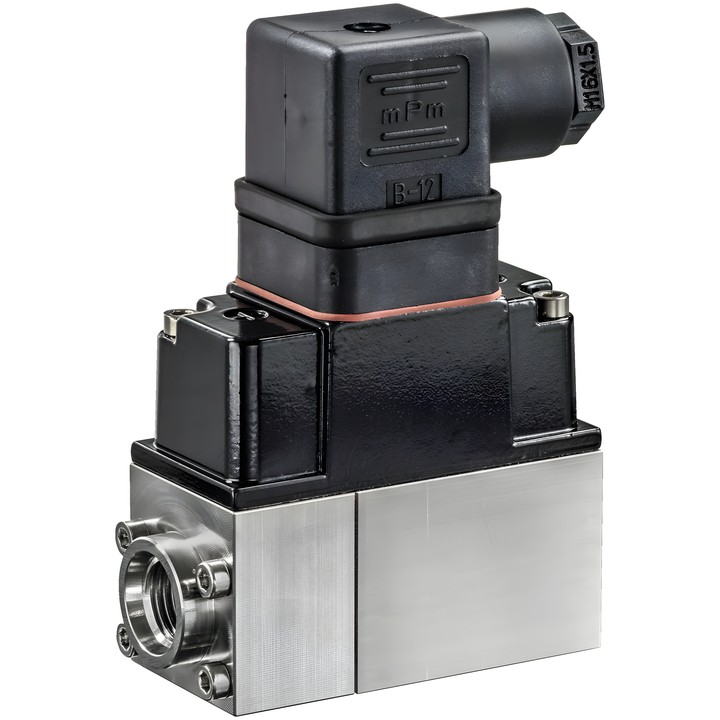

Belimo 22WDP-115 - Differenzdrucksensor für Flüssigkeiten

Belimo 22WDP-115 – Differenzdrucksensor

Der Sensor misst die Druckdifferenz des Mediums, das beiden Seiten der internen Membran zugeführt wird. Er ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. In den Funktionsdaten sind Wasser, ein Wasser-Glykol-Gemisch und Dampf als Medien angegeben.

Wichtigste Merkmale und Kenndaten

• Messbereich Differenzdruck: 0...6 bar (0...87 psi).
• Aktives Ausgangssignal: 1 x 0...10 V, min. Widerstand 2 kΩ.
• Nennspannung: AC/DC 24 V.
• Genauigkeit: ±1% des Messbereichs bei -5...75°C [23...167°F].
• Typische Ansprechzeit: 100 ms.
• Druckanschluss: G 1/4"; elektrischer Anschluss: Stecker für Kabel 0.5...1.5 mm².
• Schutzart: IP65 / NEMA 4.
• Für Typ 22WDP-115: Differenzüberdruck 16 bar, negativer Differenzüberdruck -1 bar und Berstdruck 21 bar. Im Überdruckbereich ist keine Messung möglich.

Umgebungstemperatur: -10...50°C [14...122°F]. Mediumtemperatur: -10...80°C [15...175°F]. Bei einer Mediumtemperatur unter 2°C [36°F] muss ein Frostschutz vorgesehen werden. Für Dampf ist ein maximaler Eingangsdruck von 100 kPa [15 psi] angegeben.
