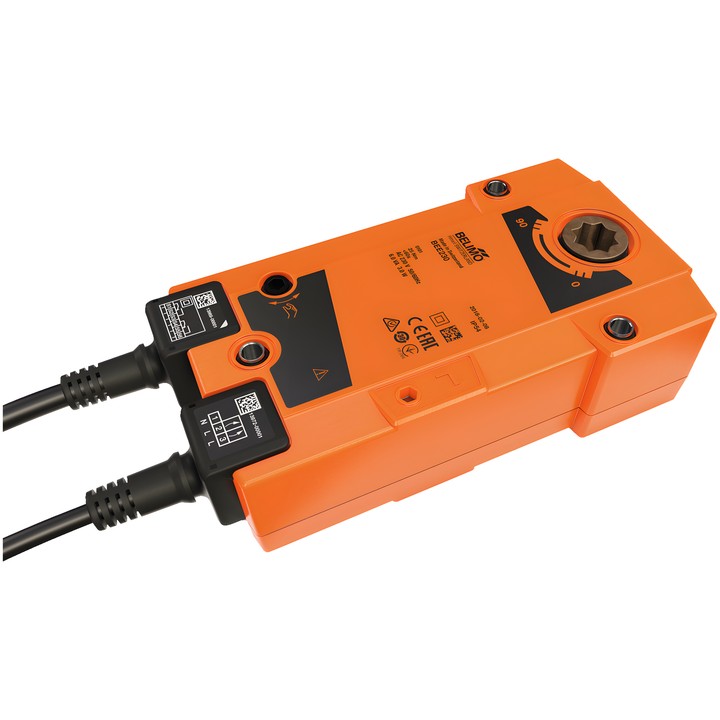

Belimo BEE230 - Antrieb für Rauchschutzklappen

Belimo BEE230 – Antrieb für Rauchschutzklappen

Antrieb mit Zweidraht-Zu/Auf-Steuerung. Die Drehrichtung des Motors kann bei der Montage gewählt werden. Die manuelle Verstellung erfolgt mit der im Lieferumfang enthaltenen Handkurbel.

Wichtige technische Daten

• Drehmoment: 25 Nm; Nennspannung: AC 230 V, 50/60 Hz.
• Motorlaufzeit: <60 s / 90°; maximaler Drehwinkel: 95°.
• Leistungsaufnahme im Betrieb: 3.5 W; im Ruhezustand: 0.4 W; Bemessungsleistung zur Kabelauslegung: 6 VA.
• Mechanischer Anschluss: Formschlussverbindung 12x12 mm, durchgehende Hohlwelle.
• Hilfsschalter: 2x SPDT, Schaltpunkte 5° / 80°.
• Versorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm², FRNC (halogenfrei); Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
• Mechanische Stellungsanzeige und Sicherheitspositionsarretierung Safety Position Lock™.
• Schutzart: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung; Umgebungstemperatur: -30...55°C [-22...131°F].

Im Lieferumfang enthalten sind Handkurbel, Stellungsanzeige und Schutztasche. Der Antrieb wird an die Klappe angepasst und vom Hersteller der Rauchschutzklappe montiert.
