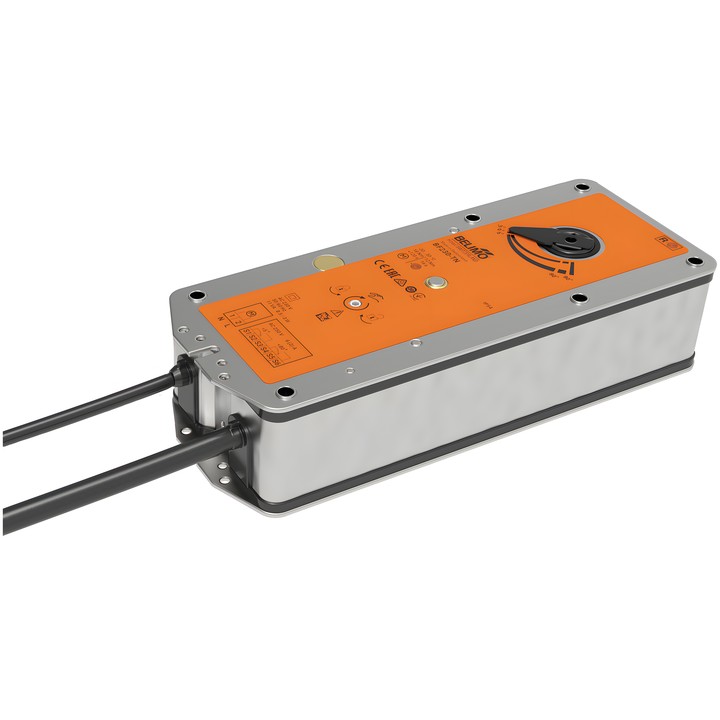

Belimo BF230-C134

Federrücklaufantrieb für 90°-Brandschutz- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Während des Betriebs fährt der Antrieb die Klappe in die Betriebsstellung und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung bewegt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Kenndaten

• Bemessungsspannung: AC 230 V; Spannungsbereich: AC 198...264 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf.
• Motordrehmoment: 20 Nm; Drehmoment der Sicherheitsfunktion: 20 Nm (siehe Lebensdauer).
• Motorlaufzeit: <60 s / 90°; Laufzeit der Sicherheitsfunktion: <30 s @ 20°C.
• Drehwinkel: max. 95°.
• Hilfsschalter: 2x SPDT; Schaltpunkte: 5° / 80°.
• Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, nicht durchgehende Hohlwelle.
• Leistungsaufnahme während der Bewegung: 8 W; in Ruhestellung: 3 W; Auslegungsleistung: 12.5 VA.
• Versorgungs- und Steueranschluss: Kabel 1 m, 2x 0.75 mm², halogenfrei; Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², halogenfrei.
• Schutzart: IP54.

Die Bewegungsrichtung des Motors kann durch L/R-Montage gewählt werden. Der Antrieb verfügt über eine manuelle Verstellung mit Anschlag und eine mechanische Stellungsanzeige.

Der Antrieb wird vom Klappenhersteller angepasst und an der Klappe montiert; gemäß technischem Datenblatt wird er direkt an Hersteller von Sicherheitsklappen geliefert.
