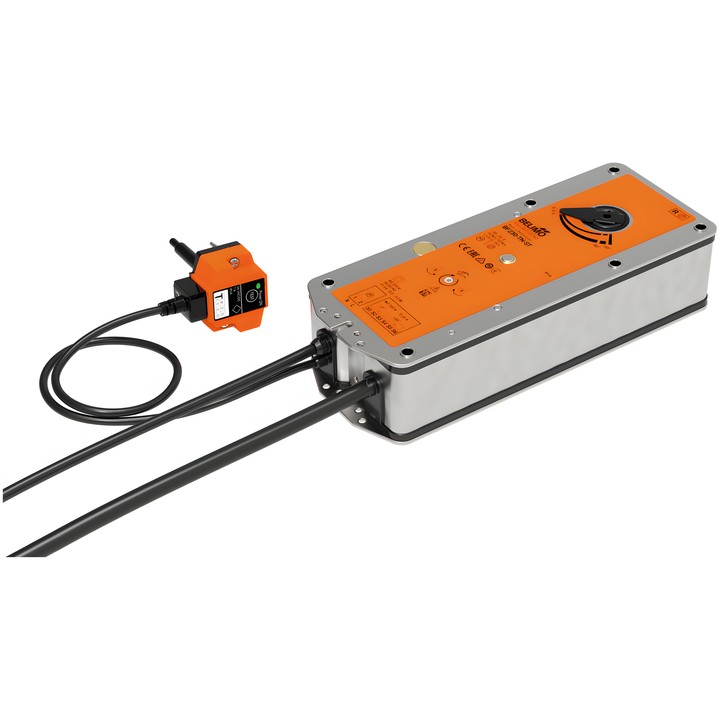

Belimo BF230-TN-ST - Federrücklaufantrieb für Brandschutzklappen

Belimo BF230-TN-ST – Antrieb für Brand- und Rauchschutzklappen

Der Federrücklaufantrieb mit thermoelektrischer Auslösung BAT (72°C) ist für Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen vorgesehen. Während des Motorbetriebs wird die Rückstellfeder gespannt; bei einer Unterbrechung der Stromversorgung bringt sie die Klappe in die Sicherheitsstellung.

Wichtige technische Daten

• Motordrehmoment: 18 Nm; Drehmoment der Sicherheitsfunktion: 12 Nm.
• Bemessungsspannung: AC 230 V, 50/60 Hz; Spannungsbereich: AC 198...264 V.
• Steuerung: Auf/Zu.
• Motorlaufzeit: <120 s / 90°; Laufzeit der Sicherheitsfunktion: 16 s @ 20°C.
• BAT-Auslösung: Auslösetemperatur der Thermosicherungen für Kanalinneres und Kanalumgebung 72°C.
• Hilfsschalter: 2x SPDT; Schaltpunkte 5° / 80°.
• Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, nicht durchgehende Hohlwelle.
• Elektrische Anschlüsse: 1 m lange Kabel mit Anschlusssteckern für Stromversorgung und Steuerung sowie für Hilfsschalter.
• Leistungsaufnahme: 8.5 W im Betrieb, 3 W in Ruhestellung; Auslegungsleistung für die Leitungsdimensionierung: 11 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.

Die Motordrehrichtung kann durch Links-/Rechtsmontage gewählt werden. Der Antrieb ermöglicht eine manuelle Verstellung mit Positionsanschlag und verfügt über eine mechanische Stellungsanzeige. Im Lieferumfang enthalten sind Handkurbel, Anzeige, Schutztasche und Formeinsatz 12/10 mm.
