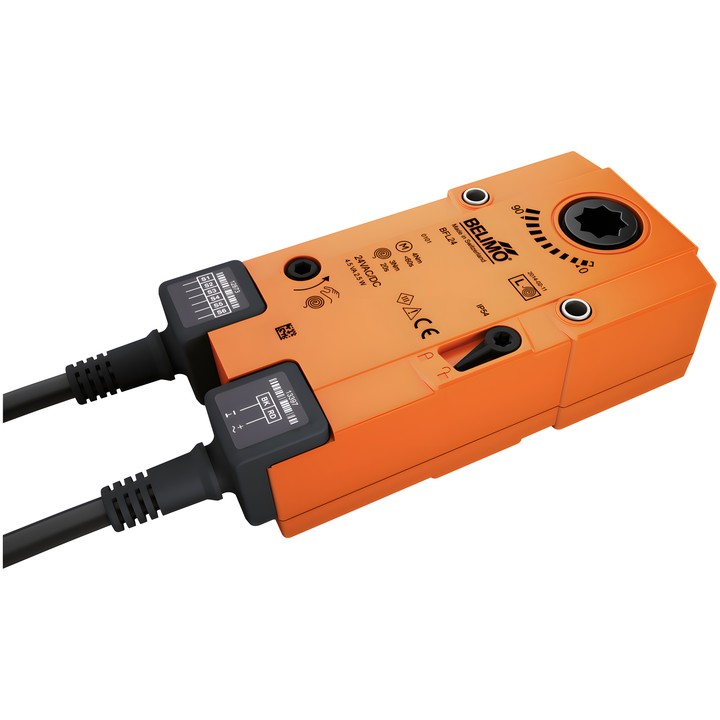

Belimo BFL24-SR – Antrieb für Brandschutzklappen
Federrücklaufantrieb für 90°-Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Das analoge Steuersignal Y stellt die Klappe in die Betriebsstellung und spannt gleichzeitig die Feder. Bei einer Unterbrechung der Versorgung bringt die Feder die Klappe in die Sicherheitsstellung.
Wichtigste Merkmale und Kenndaten
- Versorgung AC/DC 24 V, Frequenz 50/60 Hz; Spannungsbereich AC 19.2...28.8 V / DC 21.6...28.8 V.
- Modulierende Ansteuerung: Arbeitsbereich Y 2...10 V; Rückmeldesignal für die Stellung U 2...10 V.
- Motordrehmoment 4 Nm; Drehmoment der Sicherheitsfunktion 3 Nm.
- Motorlaufzeit <60 s / 90°; Laufzeit der Sicherheitsfunktion 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Zwei Hilfsschalter 2x SPDT mit Schaltpunkten bei 5° / 80°.
- Formschlüssiger Anschluss 12x12 mm, durchgehende Hohlwelle; maximaler Drehwinkel 95°.
- Bewegungsrichtung durch Montage L/R wählbar; manuelle Verstellung mit Positionsanschlag und mechanischer Stellungsanzeige.
- Leistungsaufnahme im Betrieb 2.3 W, in Ruhestellung 0.6 W; Auslegungsleistung 4.1 VA.
- Versorgungs- und Steuerkabel: 1 m, 4x 0.75 mm², halogenfrei; Kabel der Hilfsschalter: 1 m, 6x 0.75 mm², halogenfrei.
- Schutzart IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
Lieferumfang: Handkurbel, Anzeige, Schutzabdeckung und Einsatz für den formschlüssigen Anschluss 12/10 mm. Der Antrieb wird vom Klappenhersteller angepasst und an der Klappe montiert; laut Belimo-Dokumentation wird er direkt an Hersteller von Sicherheitsklappen geliefert.
